Artikelbild
Abbildung ähnlich
CELLPACK

01293698

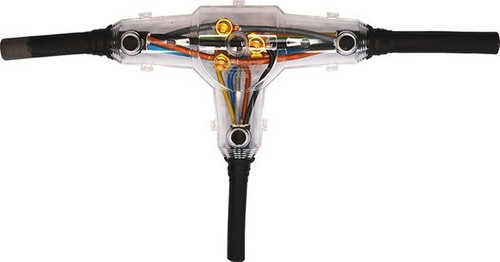

CELLPACK T 1 V FKM Gießharz-Abzweigmuffe

T 1 V FKM 4010311197197 436820
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
256 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Universell verwendbar zum Abzweigen von Kabeln und Leitungen mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM). Mit hydrolysebeständigem PUR-Gießharz EG. Mit Einzelabzweigklemmen, geeignet für Kupfer- und Aluminiumleiter.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 256
Gewicht 0,71
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Gießharz
Halogenfrei ja
Geeignet für N(A)YY
Anzahl der Leiter 5
Typ T-Abzweig
Kabeldurchmesser Hauptkabel 22 - 9 mm
Kabeldurchmesser Abzweigkabel 22 - 9 mm
Leiternennquerschnitt Abzweigkabel 1.5 - 6 mm²
Leiternennquerschnitt Hauptkabel 2.5 - 6 mm²
Verbindungszubehör mitgeliefert Schraubverbinder
Bemessungsspannung U0/U (Um) 0,6/1 (1,2) kV
Kurzbeschreibung Gießharz-Abzweigmuffe, mit Split-Bolzen-Abzweigklemmen für Kunststoffkabel
eClass 11.0 - Klasse 27400111
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_TD_TVFKMEG_436820_CELLPACK_DE.PDF (237.89 KB)
icon
Datei
pdb_EG_TMUFFEN_BBCCELLPACK_2023.PDF (297.26 KB)
icon
Datei
pdb_SDS_A2_HARZEG_DEDE_5_0_0_BBCCELLPACK.PDF (160.73 KB)
icon
Datei
pdb_SDS_B14_HAERTER1_DEDE_801_BBCCELLPACK.PDF (410.38 KB)
icon
Datei
pdb_REACHDECLARATION_202508_BBCCELLPACK.PDF (756.29 KB)
icon
Datei
pdb_ROHSDECLARATION_202408_BBCCELLPACK.PDF (178.63 KB)
