Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 256 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

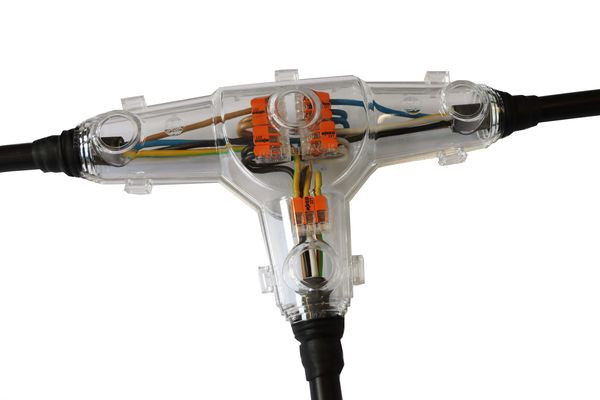

Universell verwendbar zum Verbinden von Kunststoffkabeln und Leitungen mit Isolierungen aus PVC, PE, VPE und EPR (z.B. N(A)YY, NYM, TT). Geeignet für Kupferleiter. Anwendungsgebiete: Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle. Eigenschaften: Hochwertige, transparente und schlagfeste Kunststoff Formschalen, mit WAGO COMPACT-Verbindungsklemmen der Serie 221, einfache und schnelle Montage zeit- und kostensparend, sofort betriebsbereit, dauerhafter Schutz von Feuchtigkeit / wasserdicht, Spleißposition vor dem Verguss sichtbar, kompakte Abmessungen der Muffe, große Einfüllöffnung für leichten Verguss, beständig gegen chemische Einflüsse, beständig gegen Erdalkalien, stabilisiert gegen UV-Strahlen, längs- und querwasserdicht, hohe elektrische Isolationswerte, hohe mechanische Festigkeit, umweltverträglich. Lieferumfang: Hydrolysebeständiges PUR-Gießharz EG, mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, WAGO COMPACT-Verbindungsklemmen der Serie 221 Typ 221-413, transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Trichterclips, Deckel, Montageanleitung.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 256 |
| Gewicht | 0,8 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Gießharz |
| Halogenfrei | ja |
| Geeignet für | N(A)YY |
| Anzahl der Leiter | 15 |
| Typ | T-Abzweig |
| Kabeldurchmesser Hauptkabel | 22 - 9 mm |
| Kabeldurchmesser Abzweigkabel | 22 - 9 mm |
| Leiternennquerschnitt Abzweigkabel | 0.5 - 4 mm² |
| Leiternennquerschnitt Hauptkabel | 0.5 - 4 mm² |
| Verbindungszubehör mitgeliefert | Schraubverbinder |
| Bemessungsspannung U0/U (Um) | 0,6/1 (1,2) kV |
| Kurzbeschreibung | Gießharz-Abzweigmuffe, mit WAGO COMPACT-Verbindungsklemme Typ 221 |
| eClass 11.0 - Klasse | 27400111 |
| UNSPSC 14.0801 - Klasse | 39121400 |
Anhänge
