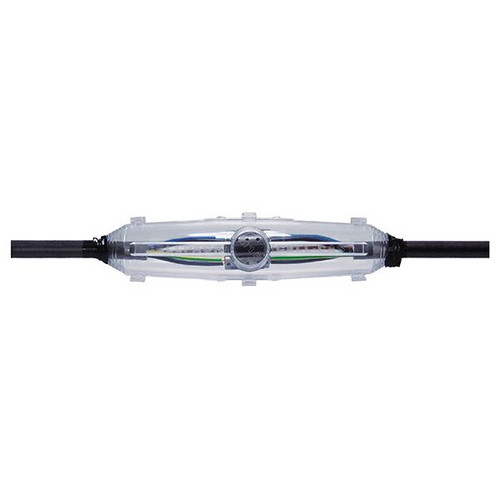

Artikelbild
Abbildung ähnlich
CELLPACK

01260818
CELLPACK M12 V incl.Verb. Giessharz-Verbindungsmu

M 12 V 4010311020334 131867
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
256 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Schraubverbindern, Typ M...V, bis 0,6/1 (1,2) kV
zur Verbindung von Leitungen und Kunststoffkabeln Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz EG. Mit Schraubverbindern, geeignet für Kupfer- und Aluminiumleiter.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 256
Gewicht 0,75
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 39173900
Ausführung Gießharz
Halogenfrei ja
Geeignet für N(A)YY
Anzahl der Leiter 5
Mit konzentrischer Abschirmung ja
Leiternennquerschnitt 10 - 16 mm²
Werkstoff des Isoliermaterials Kunststoff
Verbindungszubehör mitgeliefert Schraubverbinder
Bemessungsspannung U0/U (Um) 0,6/1 (1,2) kV
Mit Schutzleiter ja
Kurzbeschreibung Gießharz-Verbindungsmuffe, mit Schraubverbinder für Kunststoffkabel
eClass 11.0 - Klasse 27400107
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_EG_MMUFFEN_BBCCELLPACK_2023.PDF (339.36 KB)
icon
Datei
pdb_TD_MVEUROLINEEG_131867_CELLPACK_DE.PDF (219.61 KB)
icon
Datei
pdb_SDS_A2_HARZEG_DEDE_5_0_0_BBCCELLPACK.PDF (160.73 KB)
icon
Datei
pdb_SDS_B14_HAERTER1_DEDE_801_BBCCELLPACK.PDF (410.38 KB)
icon
Datei
pdb_REACHDECLARATION_202508_BBCCELLPACK.PDF (756.29 KB)
icon
Datei
pdb_ROHSDECLARATION_202408_BBCCELLPACK.PDF (178.63 KB)
