Abbildung ähnlich

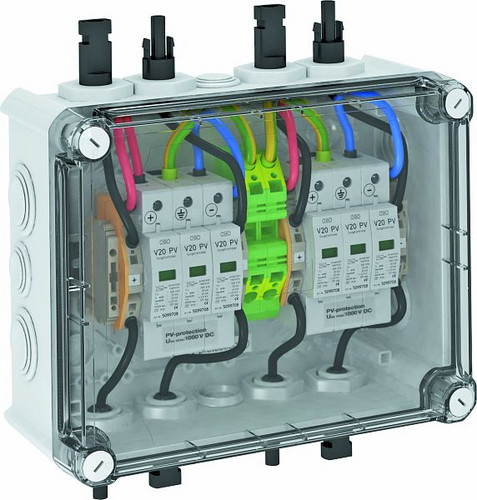

01278247 BETTERMANN PVG-C1000S110 PV-Systemlösung im Gehäuse
PVG-C1000S110
4012196816088
5088556
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Systemlösung Typ 2 mit MC4-Stecker für PV-Wechselrichter mit 2 separaten MPP-Trackern
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
• ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Merkmale
| Schutzart (IP) | IP66 |
| Schlagfestigkeit | IK05 |
| Breite | 240 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| Gewicht | 1,99 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | grau |
| Höhe | 190 mm |
| Tiefe | 113 mm |
| Anzahl der Eingänge | 1 |
| Anzahl der Leitungseinführungen | 4 |
| Max. Ausgangsstrom | 30 A |
| Art der Einführung | sonstige |
| Einsatztemperatur | -5 - 60 °C |
| Prüfklasse Typ 2 | ja |
| String-Absicherung | ohne |
| Mit Erdungsanschluss | ja |
| Max. Eingangsspannung DC | 1000 V |
| Max. Eingangsstrom pro String | 30 A |
| Anzahl der String-Eingänge | 1 |
| Kurzbeschreibung | Generatoranschlusskasten 2x1 PV-String auf 2 WR-MPP+MC4 1000V DC lichtgrau RAL 7035 |
