Abbildung ähnlich

02209315

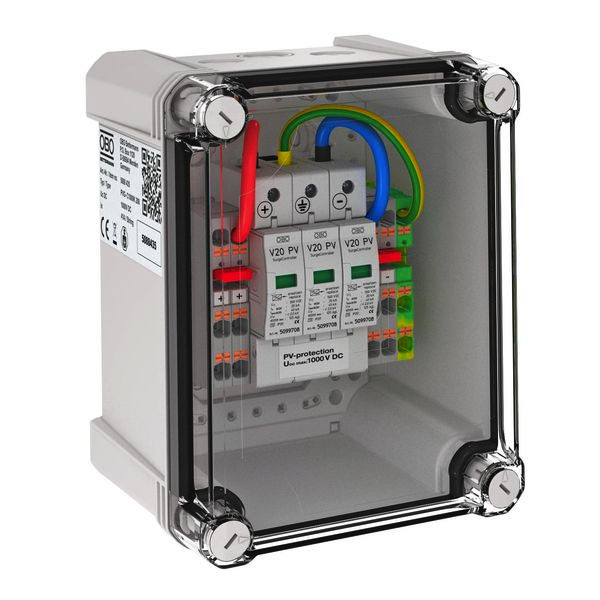

BETTERMANN PVG-C1000K 200 Generatoranschlusskasten

Lieferanten-Type: PVG- C1000K 200 EAN: 4012197365165 Lieferanten-Artikel-Nr.: 5088435

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
30 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Generatoranschlusskasten Typ 2 für Photovoltaikanlagen zum Anschluss von 2 x 2 Strings. Zum DC-Schutz des Wechselrichters. • Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12) • niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000 V DC) • 1 Schutzgerät mit 5 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme • Polycarbonat-Gehäuse (IP67), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!

Merkmale

Schutzart (IP)	IP67
Schlagfestigkeit	IK08
Verpackungseinheit	1
Verpackungseinheit	30
Gewicht	1,53
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Farbe	grau
Tiefe	125 mm
Anzahl der Leitungseinführungen	8
Max. Ausgangsstrom	41 A
Art der Einführung	Verschraubung
Einsatztemperatur	-25 - 60 °C
String-Absicherung	ohne
Mit Erdungsanschluss	ja
Max. Eingangsspannung DC	1000 V
Max. Eingangsstrom pro String	41 A
Kurzbeschreibung	Generatoranschlusskasten 2 PV-String auf 1 WR-MPP 1000V DC lichtgrau RAL 7035
Werkstoff	Kunststoff
eClass 11.0 - Klasse	27130808
UNSPSC 14.0801 - Klasse	39121613

Anhänge

Datei

pdb_02100_MA_PVG_BC_900K_C1000_200_49523512_web.pdf (5.22 MB)

Datei

pdb_5088435REACHSVHC.pdf (290.14 KB)

Datei

pdb_5088435RoHS.pdf (288.92 KB)
