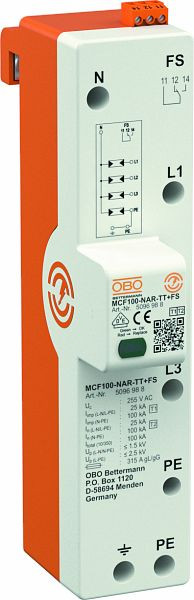

01270817 BETTERMANN MCF100-NAR-TT+FS Kombiableiter Typ 1+2
MCF100-NAR-TT+FS
4012196608751
5096988
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S und TT-Systeme
• Schutzpegel =1,5 kV zum Schutz der Endgeräte
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 100 kA (10/350) 3+NPE
• Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
• Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG
• Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
• Mit potentialfreiem Wechslerkontakt zur Fernsignalisierung
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 96 |
Verpackungseinheit | 4 |
Gewicht | 0,11 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Blitzstoßstrom (10/350 µs) | 25 kA |
Baugröße | sonstige |
Schutzpegel | 1.5 kV |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Signalisierung am Gerät | optisch |
Montageart | Sammelschiene |
Folgestromlöschfähigkeit | 0.1 kA |
Schutzpegel L-N | 1.5 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Netzform TN | ja |
Netzform TN-S | ja |
Netzform TT | ja |
Netzform TN-C-S | ja |
Nennableitstoßstrom (8/20) | 25 kA |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Kurzbeschreibung | LightningController Rail dreipolig mit NPE+FS 255V |
