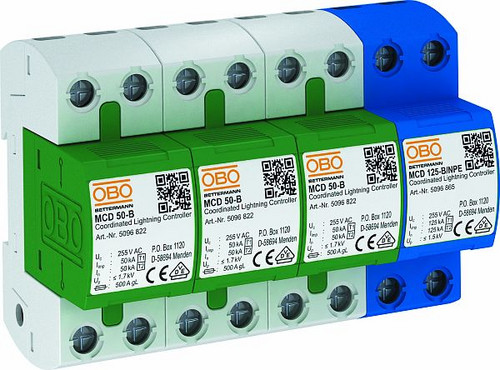

01210554 BETTERMANN MCD 50-B/3+1 CoordinatedLightningContro
MCD 50-B/3+1
4012195077091
5096879
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
8 ST | Menge übernehmen |
320 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Typ 1 (Klasse B) nach EN 61643-11 (VDE 0675-6) zum Einsatz in 230/400 V TN-S und TT-Systemen (MCD 50-B/3 für TN-C-Systeme). Energetisch Koordiniert zu Typ 2-Ableitern sowie direkt zu Endgeräten. Die innovative Multi-Carbon-Technologie der steckbaren OBO LightningController bleibt ohne Einschränkungen erhalten. Der niedrige Schutzpegel (Up <1,3 kV) macht die Installation von Entkopplungs-Induktivitaten bzw. zusätzlichen Leitungsabständen überflüssig und bietet einen Schutz direkt zum Endgerät. Das Ableiter-Set wird komplett, anschlussfertig und vorinstalliert mit Verbindungsbrücke geliefert. Ein Anwendungsbeispiel: Industrie-Einspeisungen. Blitzstossstrom: 100kA
Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen.
Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und
1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt
• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
• Gekapselte, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 8 |
Verpackungseinheit | 320 |
Gewicht | 1,68 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363090 |
Montageart | Hutschiene TH35 |
Blitzstoßstrom (10/350 µs) | 50 kA |
Baugröße | 8 TE |
Schutzpegel | 1.7 kV |
Folgestromlöschfähigkeit | 0.1 kA |
Höchste Dauerspannung AC | 255 V |
Nennableitstoßstrom (8/20) | 50 kA |
Nennspannung AC | 230 V |
Prüfklasse Typ 1 | ja |
Signalisierung am Gerät | ohne |
Netzform TN | ja |
Netzform TN-S | ja |
Netzform TT | ja |
Netzform TN-C-S | ja |
Schutzpegel L-N | 1.7 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
Kurzbeschreibung | CoordinatedLightningController Set für TT und TNS Netze 255V |
