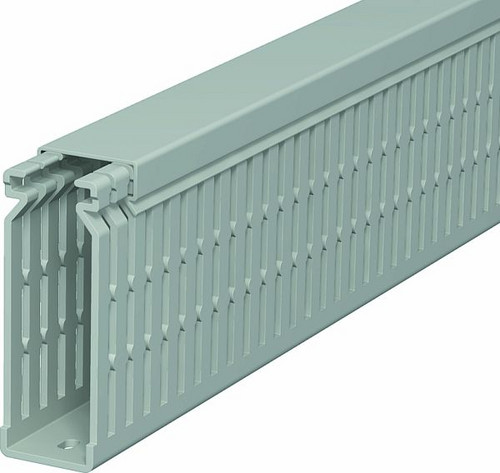

Artikelbild
Abbildung ähnlich
BETTERMANN

01305558
BETTERMANN LK4/N 80025 Verdrahtungskanal

LK4/N 80025 4012196005802 6178225
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

32 M Menge übernehmen
384 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 24 M
Bestellschritt 24 M

Beschreibung

LK4-N Verdrahtungskanal mit Bodenlochung und Verjüngung in den Seitenschlitzen gegen Herausfallen der Leitungen, zur Montage in Schaltschränken, Nennmaß = Innenmaß, mit UL-Zulassung Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.

Merkmale

Länge 2000 mm
Breite 25 mm
Verpackungseinheit 2
Verpackungseinheit 384
Verpackungseinheit 32
Gewicht 0,65
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 39259020
Höhe 80 mm
Ausführung der Seitenwand geschlitzt
Befestigungsart Bodenlochung
Schlitzabstand 12.5 mm
Schlitzbreite 5 mm
Mit Oberteil ja
Selbstverlöschend ja
Farbe grau
RAL-Nummer 7030
Werkstoff Polyvinylchlorid (PVC)
Nutzbarer Querschnitt 1867 mm²
Kurzbeschreibung Verdrahtungskanal 80x25x2000 Polyvinylchlorid steingrau RAL 7030
eClass 11.0 - Klasse 27400703
UNSPSC 14.0801 - Klasse 39131712

Anhänge

icon
Datei
pdb_06180_MA_Verdrahtungskanal.pdf (5.76 MB)
icon
Datei
pdb_6178225REACH.pdf (126.05 KB)
icon
Datei
pdb_6178225RoHS.pdf (126.6 KB)
icon
Datei
pdb_06180_MA_VerdrahtungskanalULCSA.pdf (582.42 KB)
icon
Datei
pdb_06_SA_Systemanleitung.pdf (1.03 MB)
