Abbildung ähnlich
03563381 BALS 89040 VARIABOX - M
89040
4024941205733
89040
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

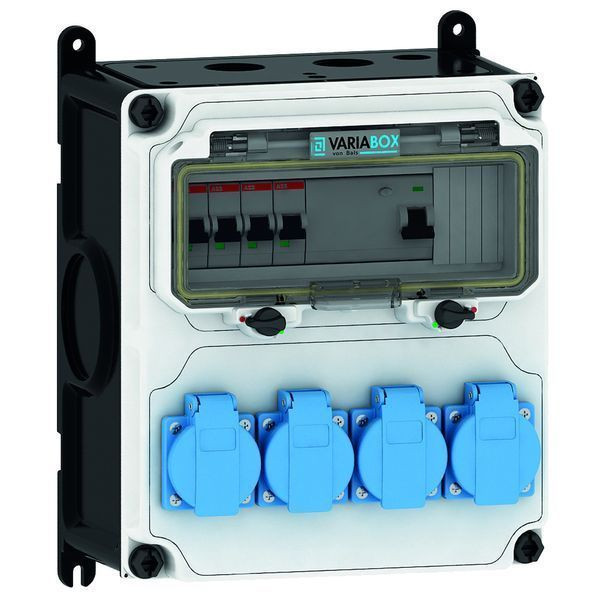

VARIABOX - M
Norm: DIN EN 61439-3
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,71
InA: 32
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V blau IP 44
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
1 x FI-Schalter 40/0,03A 4p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M32 oben
1 x M12, 1 x M20, 2 x M32 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C
Aufbau gem. Zeichnung Z120170
Verdrahtung gem. Schaltplan: 89-049S
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 230 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 4,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 260 mm |
| Tiefe | 145 mm |
| Anzahl der SCHUKO-Steckdosen | 4 |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
| CEE-Steckdose - 16 A | ohne |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Farbe | grau |
| Handhabung | Wandmontage |
| Anzahl der Leitungsschutzschalter | 4 |
| Art des Netzanschlusses | sonstige |
| Kurzbeschreibung | VARIABOX - M IP44 |
