03563536 BALS 5202293 Energiemanagementsystem
5202293
4024941962025
5202293
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |

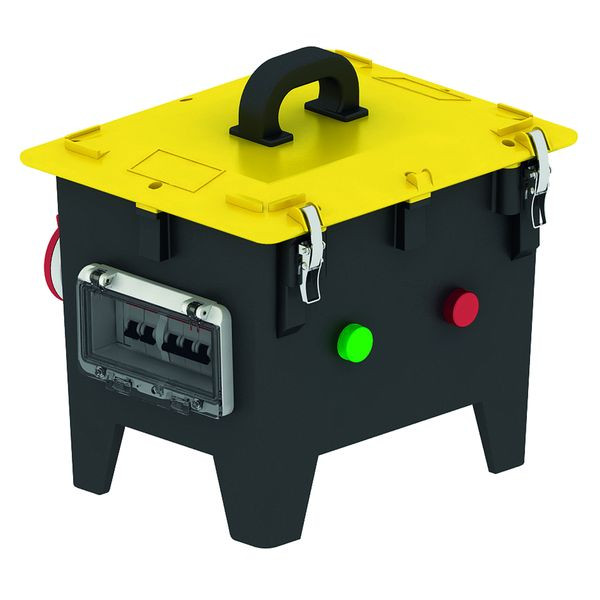

Beschreibung
Verteiler, Vollgummi, tragbar
Schutzart: IP54
Gehäuse:
schlagfestes Vollgummi-Gehäuse mit abklappbarem
Gehäusedeckel, verschließbar über V2A-Schnapp-
verschlüsse
Gerätefarbe: Gehäuseoberteil gelb ähnlich RAL 1021, Gehäuseunterteil schwarz ähnlich RAL 9017
Gerätehöhe: 297 mm, Gerätebreite: 320 mm, Gerätetiefe: 245 mm
Bestückung:
1 x CEE-Steckdose 32A 400V 5p 6h TE IP 54
1 x Energie-Controlling-Modul mit interner Strom-
Spulen-Leitung zur Messung der CEE-Steckdose
32A 400V 5p, Modul sichtbar montiert unter
Gehäuseklappdeckel
1 x Schütz-Kontaktverriegelung
1 x RJ45 / Cat.6 Datendose / Datenauslesung
1 x LED-Leuchtmelder-grün / Energie-Modul-betriebsbereit
1 x LED-Leuchtmelder-rot / Energie-Modul-Störung
Absicherung/Schutzmaßnahme:
1 x B-Automat 10A 3p mit Hiko S/Ö / Energie-Modul
2 x B-Automat 6A 1p / Steuersicherungen
Leitungseinführung/Anschlussmöglichkeit:
1 x CEE-Gerätestecker 32A 400V 5p 6h IP 44
1 x Kaltgerätestecker 16A 230V
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
CEE-Geräte mit schraubloser, wartungsfreier Quick-
Connect-Anschlusstechnik, sowie mit vernickelten
Kontakten und hochwärmebeständigem Kontaktträger.
===========================================================
Zur Datenauslesung wird bei einer max. zur Verfügung
stehenden Wechselspannung von 230V Wechselspannung
der Kaltgerätestecker als Spannungsversorgung verwendet,
eine interne Kontaktverriegelung gewährleistet eine
Spannungsfreiheit am CEE-Gerätestecker und umgekehrt.
===========================================================
Im Verteiler-Klappdeckel befindet sich eine 230V-Anschluss-
leitung Schutzkontaktstecker auf Kaltgerätebuchse.
===========================================================
Merkmale
Schutzart (IP) | IP54 |
Breite | 320 mm |
Verpackungseinheit | 1 |
Gewicht | 10,78 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Höhe | 297 mm |
Tiefe | 245 mm |
Absicherung | LS-Schalter |
CEE-Steckdose - 16 A | ohne |
CEE-Steckdose - 32 A | ohne |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
Handhabung | tragbar |
