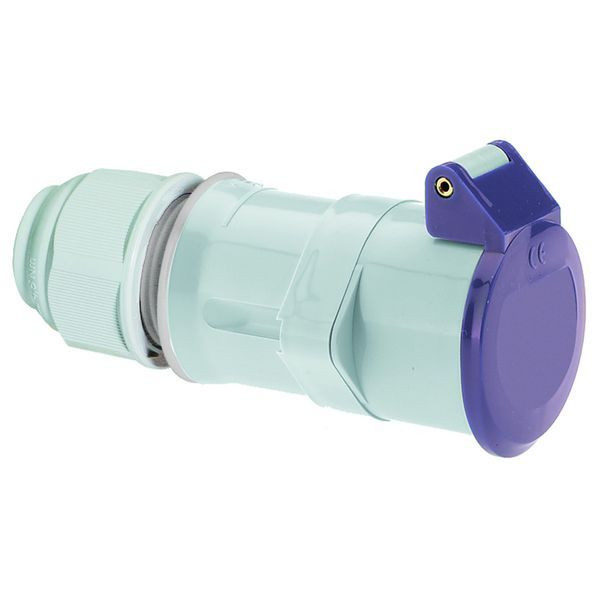

Abbildung ähnlich
02582486 BALS 4528 Kupplung mit Multi-Grip 16A 3p 24V
4528
4024941045285
4528
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kleinspannungs-Kupplung
16A 3p (3P) 24V (20 bis 25V) keine Hilfsnase oder Nut IP44
Frequenz: 50/60Hz
Technische Kennfarbe: violett RAL 4005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035, Klappdeckel violett RAL 4005, Kragen grau RAL 7035
Gerätehöhe: 125 mm, Gerätebreite: 62 mm, Gerätetiefe: 67 mm
Sonstige technische Eigenschaften: Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Kennfarbe | violett |
| Spannung nach EN 60309-2 | sonstige |
| Steckrichtung | gerade |
| RAL-Nummer | 4005 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
