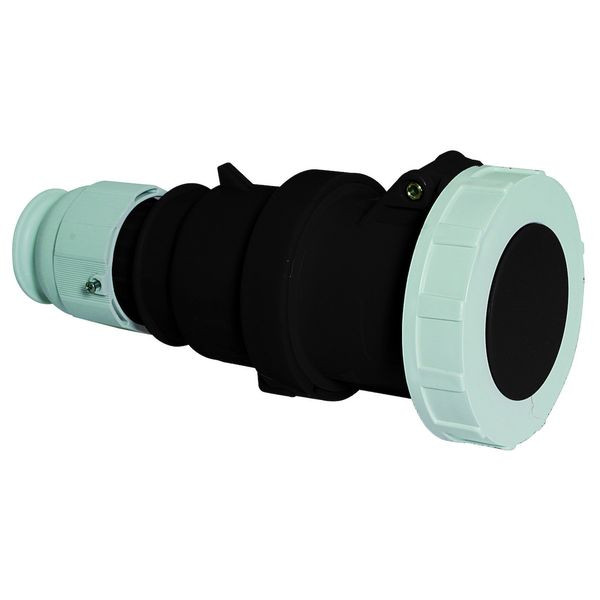

Abbildung ähnlich
02520932 BALS 3186 Kupplung 63A 4p 500V 7h IP67
3186
4024941031868
3186
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung TE
63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen schwarz RAL 9005, Klappdeckel schwarz RAL 9005, Bajonettring grau RAL 7035, Kabelverschraubung grau RAL 7035, Gehäusehaube schwarz RAL 9005
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,68 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Kupplung TE 63A 4p 500V 7h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_3186_de.pdf, 524.63 KB)
Datei
(pdb_CE_Kupplungen_63A.pdf, 150.4 KB)
Datei
(pdb_DB_3186_de_CH.pdf, 1.54 MB)
Datei
(pdb_DB_3186_en_GB.pdf, 1.54 MB)
Datei
(pdb_DB_3186_en_PL.pdf, 1.54 MB)
Datei
(pdb_DB_3186_fr_FR.pdf, 1.54 MB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_33.pdf, 2.22 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
