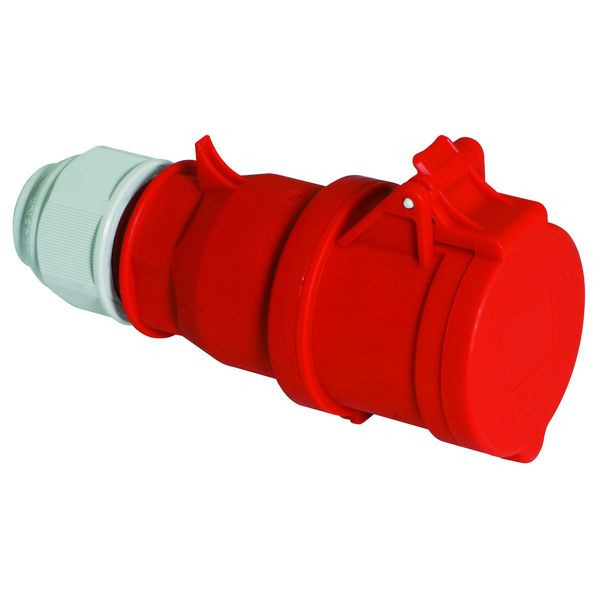

Abbildung ähnlich
02582455 BALS 3130 Kupplung QUICK-CONNECT 16A 4p 400V
3130
4024941031301
3130
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung QUICK-CONNECT
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Gehäusehaube rot RAL 3000, Kragen rot RAL 3000, Klappdeckel rot RAL 3000, Kabelverschraubung grün RAL 6002
Gerätehöhe: 162 mm, Gerätebreite: 60 mm, Gerätetiefe: 79 mm
Sonstige technische Eigenschaften: Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_3130_de.pdf, 625.25 KB)
Datei
(pdb_CE_Kupplungen_16A.pdf, 151.81 KB)
Datei
(pdb_DB_3130_de_CH.pdf, 629.9 KB)
Datei
(pdb_DB_3130_en_GB.pdf, 629.82 KB)
Datei
(pdb_DB_3130_en_PL.pdf, 629.79 KB)
Datei
(pdb_DB_3130_fr_FR.pdf, 629.9 KB)
Datei
(pdb_60003211_BA_St_Ku_16A_32A_QC_27.pdf, 2.04 MB)
