03565339 BALS 310044 Kupplung 32A5P50 1H
310044
4024941066709
310044
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

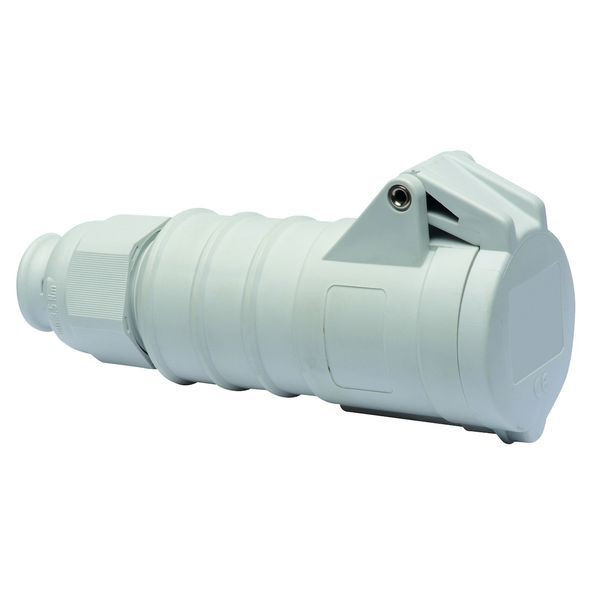

Kupplung QUICK-CONNECT TE
32A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 6,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel grau RAL 7035, Kabelverschraubung grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 199 mm, Gerätebreite: 72 mm, Gerätetiefe: 99 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 13mm bis max. Durchmesser 27mm, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,34 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
IEC-Stromstärke | 32 A |
Uhrzeit-Stellung | 1 h |
Kabeleinführung | Verschraubung |
Werkstoff | Kunststoff |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | gerade |
Kennfarbe | grau |
Spannung nach EN 60309-2 | >50 V grau |
RAL-Nummer | 7035 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Kupplung QUICK-CONNECT TE 32A 5p >50V grau 1h, IP44 |
