Abbildung ähnlich
03563934 BALS 2876 Flanschgerätestecker 125A5P400 6H
2876
4024941028769
2876
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

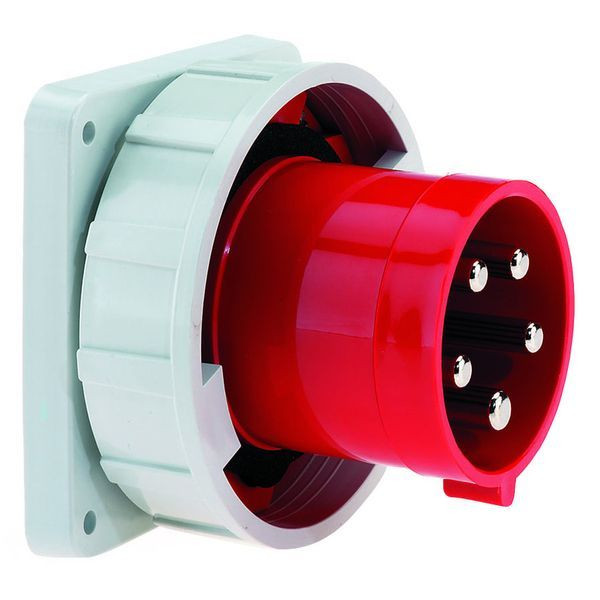

Flanschgerätestecker TE gerade
125A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Kragen rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 125 mm, Gerätebreite: 125 mm, Gerätetiefe: 143,5 mm
Flanschmaß vertikal: 120 mm, Flanschmaß horizontal: 120 mm
Bohrlochabstand vertikal: 100 mm, Bohrlochabstand horizontal: 100 mm
Sonstige technische Eigenschaften: Kragen in der Flanschmitte
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 1,11 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 125 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_2876_de.pdf, 612.85 KB)
Datei
(pdb_CE_Geraetestecker_125A.pdf, 151.17 KB)
Datei
(pdb_DB_2876_de_CH.pdf, 622.61 KB)
Datei
(pdb_DB_2876_en_GB.pdf, 622.66 KB)
Datei
(pdb_DB_2876_en_PL.pdf, 622.61 KB)
Datei
(pdb_DB_2876_fr_FR.pdf, 622.66 KB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_28.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
