01553243 BALS 282001 Anbau-Gerätestecker 16A 5p 400V
282001
4024941014632
282001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

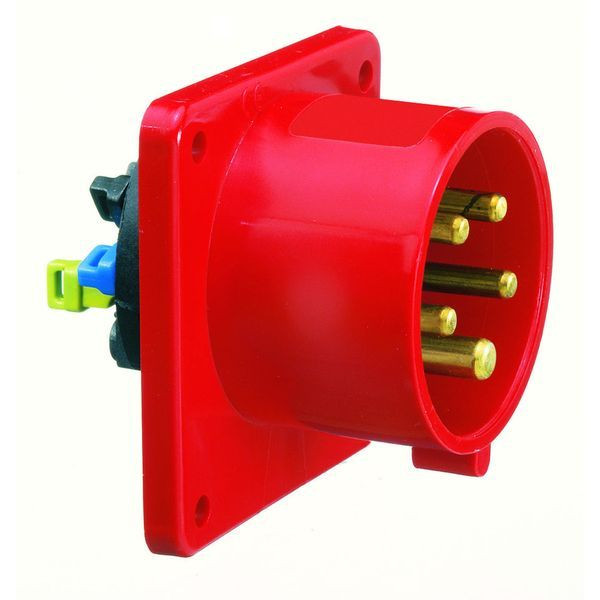

Flanschgerätestecker QUICK-CONNECT gerade
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen
Kabeleinführung: sonstige
Gerätefarbe: Gehäuse rot RAL 3000
Gerätehöhe: 75 mm, Gerätebreite: 75 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Bei Anwendung dieses Gerätesteckers ist eine Haltenase vorzusehen, Der Einbauöffnung ist um 5mm aus der Flanschmitte versetzt
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Bauform | Anbaugerätestecker |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | gerade |
Uhrzeit-Stellung | 6 h |
Kennfarbe | rot |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
RAL-Nummer | 3000 |
Oberflächenbehandlung der Kontakte | unbehandelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Flanschgerätestecker QUICK-CONNECT gerade 16A 5p 400V 6h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_282001_de.pdf, 716.11 KB)
Datei
(pdb_CE_Geraetestecker_16A.pdf, 155.15 KB)
Datei
(pdb_DB_282001_de_CH.pdf, 762.96 KB)
Datei
(pdb_DB_282001_en_GB.pdf, 762.99 KB)
Datei
(pdb_DB_282001_en_PL.pdf, 762.94 KB)
Datei
(pdb_DB_282001_fr_FR.pdf, 763.09 KB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_224.pdf, 1.94 MB)
