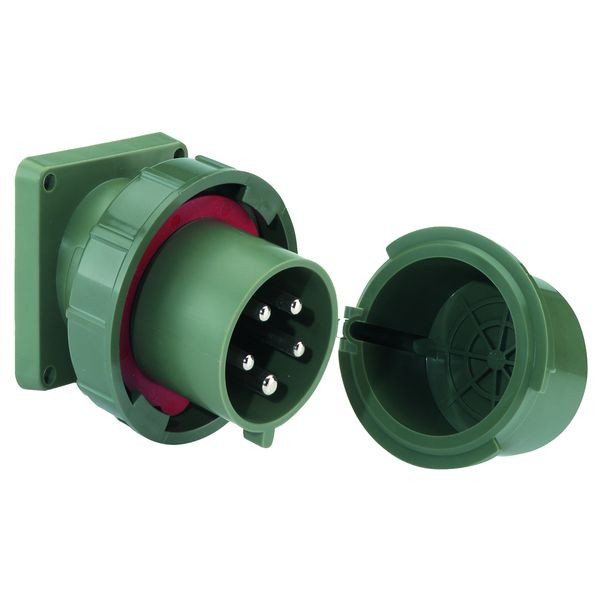

Abbildung ähnlich
03563901 BALS 2702 Anbaugerätestecker 16A5P400 6H
2702
4024941027021
2702
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbaugerätestecker TN geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Verschlusshaube bronzegrün RAL 6031-F09, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 100 mm, Gerätebreite: 86,5 mm, Gerätetiefe: 91 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°, Mit Verschlußhaube
VG-Typ-Nr: VG 96919 BP 001, Versorgungs-Nr.: 5935-12-300-3598
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,26 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Militärausführung | ja |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | grün |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
