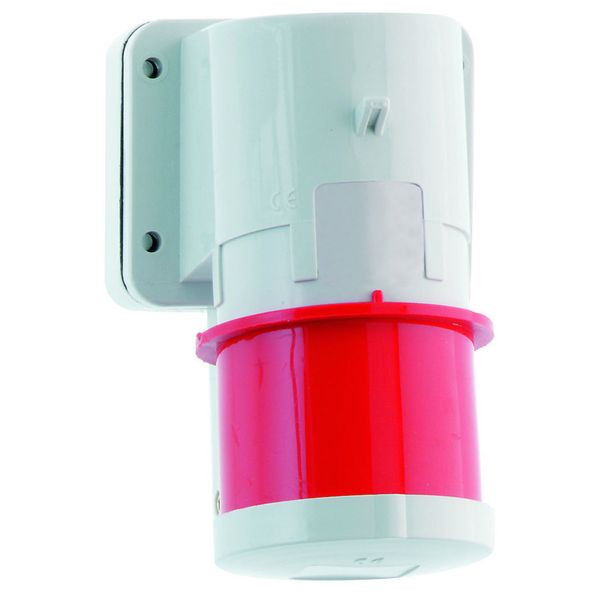

Abbildung ähnlich
03563876 BALS 2636 Aufbaugerätestecker 16A5P400 6H
2636
4024941026369
2636
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufbaugerätestecker
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grau RAL 7035, Kragen rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 138 mm, Gerätebreite: 84 mm, Gerätetiefe: 105 mm
Flanschmaß vertikal: 84 mm, Flanschmaß horizontal: 84 mm
Bohrlochabstand vertikal: 64 mm, Bohrlochabstand horizontal: 64 mm
Sonstige technische Eigenschaften: Der Klappdeckel ist selbstschließend
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,26 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| IEC-Stromstärke | 16 A |
| Uhrzeit-Stellung | 6 h |
| Bauform | Aufbaugerätestecker |
| Werkstoff | Kunststoff |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
