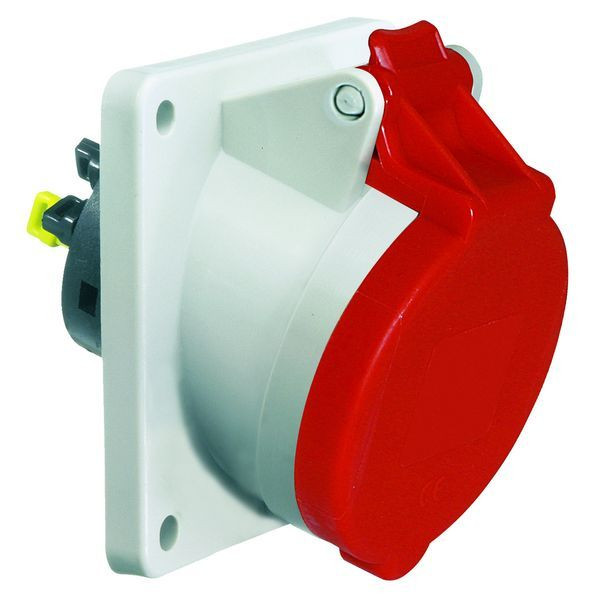

Abbildung ähnlich
02582524 BALS 12753 Anbausteckdose geneigt 16A 4p 400V
12753
4024941127530
12753
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT geneigt
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 102 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 70 mm |
| Bohrlochabstand horizontal | 70 mm |
| Flanschmaß vertikal | 85 mm |
| Flanschmaß horizontal | 85 mm |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
