Abbildung ähnlich
02582625 BALS 120306 Anbausteckdose geneig 63A 5p 400V
120306
4024941146821
120306
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

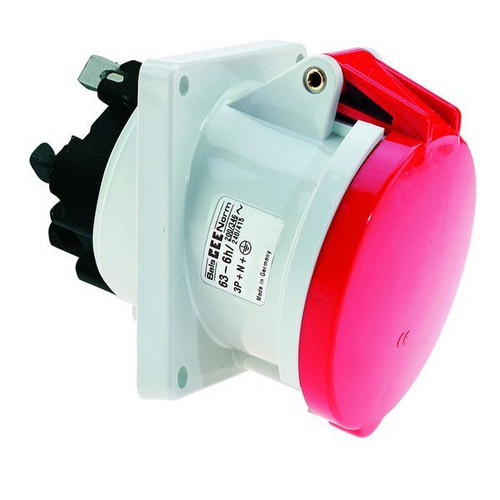

Anbausteckdose QUICK-CONNECT TE geneigt
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Rahmenklemmen und Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 119 mm, Gerätebreite: 114 mm, Gerätetiefe: 159 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 15°
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,62 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 90 mm |
| Bohrlochabstand horizontal | 90 mm |
| Flanschmaß vertikal | 114 mm |
| Flanschmaß horizontal | 114 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_120306_de.pdf, 561.2 KB)
Datei
(pdb_CE_Steckdosen_63A.pdf, 150.61 KB)
Datei
(pdb_DB_120306_de_CH.pdf, 568.36 KB)
Datei
(pdb_DB_120306_en_GB.pdf, 568.42 KB)
Datei
(pdb_DB_120306_en_PL.pdf, 568.37 KB)
Datei
(pdb_DB_120306_fr_FR.pdf, 568.38 KB)
Datei
(pdb_60003506_BA_Wd_Ad_63A_QC_12.pdf, 1.49 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
