02582513 BALS 11949 Wandsteckdose QC 32A 3p 230V
11949
4024941119498
11949
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

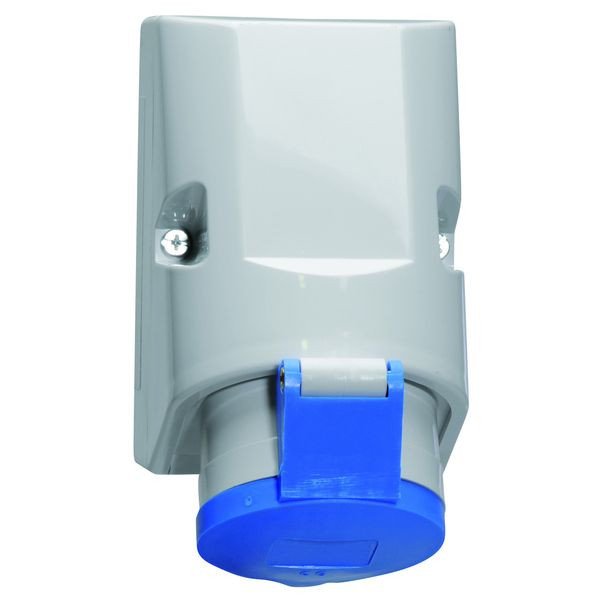

Wandsteckdose QUICK-CONNECT
32A 3p (2P+PE) 230V (200 - 250V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Gehäusegröße: 126x83 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 1xM25 oben, 2xM25 unten
Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grau RAL 7035
Gerätehöhe: 156 mm, Gerätebreite: 83 mm, Gerätetiefe: 130 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,36 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 32 A |
Anschlusstechnik | schraublose Klemme |
Uhrzeit-Stellung | 6 h |
Kennfarbe | blau |
Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
Ausführung | Aufputz |
Befestigungsart | innenliegende Befestigung |
RAL-Nummer | 5015 |
Kabeleinführung | Verschraubung |
Isolierter Einbau | ja |
Oberflächenbehandlung der Kontakte | unbehandelt |
Kontaktmaterial | CuZn |
