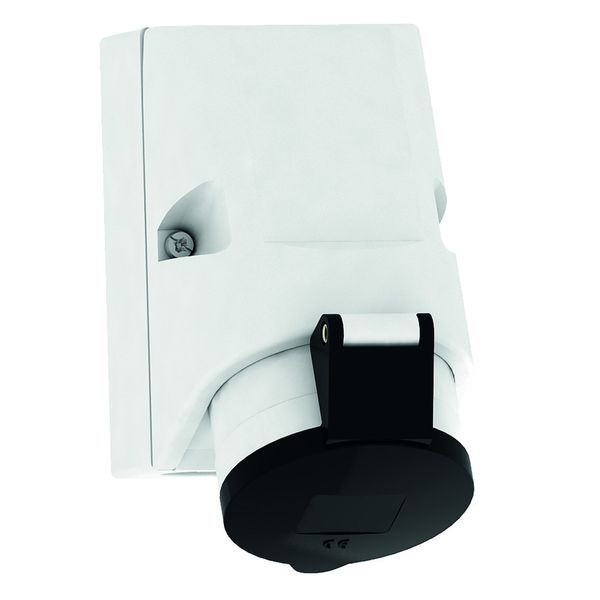

Abbildung ähnlich
03565210 BALS 110581 Wandsteckdose 16A5P690 5H
110581
4024941950671
110581
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose QUICK-CONNECT TE
16A 5p (3P+N+PE) 690V (347/600 - 400/690V~) 5h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Gehäusegröße: 126x83 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 1xM25 oben, 2xM25 unten
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grau RAL 7035
Gerätehöhe: 154 mm, Gerätebreite: 83 mm, Gerätetiefe: 130 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Uhrzeit-Stellung | 5 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 600-690 V (50+60 Hz) schwarz |
| Ausführung | Aufputz |
| Befestigungsart | innenliegende Befestigung |
| RAL-Nummer | 9005 |
| Kabeleinführung | Verschraubung |
| Isolierter Einbau | ja |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
