03565165 BALS 110394 Wandsteckdose 16A5P50 1H
110394
4024941144827
110394
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

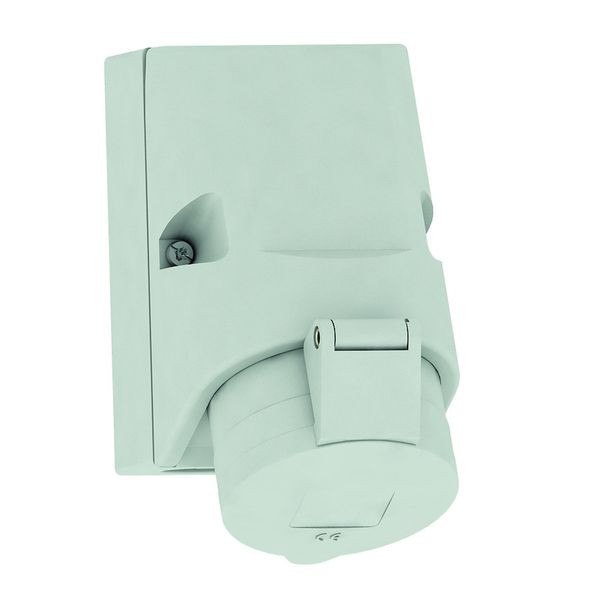

Wandsteckdose QUICK-CONNECT TE
16A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44
Technische Kennfarbe: grau RAL 7035
Gehäusegröße: 126x83 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: 1xM25 oben, 2xM25 unten
Gerätefarbe: Klappdeckel grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grau RAL 7035
Gerätehöhe: 154 mm, Gerätebreite: 83 mm, Gerätetiefe: 130 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,33 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Uhrzeit-Stellung | 1 h |
Kennfarbe | grau |
Spannung nach EN 60309-2 | >50 V grau |
Ausführung | Aufputz |
Befestigungsart | innenliegende Befestigung |
RAL-Nummer | 7035 |
Kabeleinführung | Verschraubung |
Isolierter Einbau | ja |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Wandsteckdose QUICK-CONNECT TE 16A 5p >50V grau 1h, IP44 |
