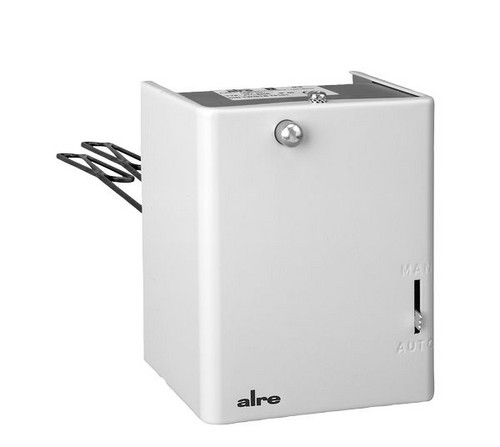

02519170 ALRE JTL-8 NR Lufterhitzer-Thermostat
JTL8NR
4050528030955
E6120038
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen. Bauartgeprüft durch TÜV nach DIN EN 14597. Für Warmlufterhitzer nach DIN 4794.
Fühlerbruch: Bei Fühlerbeschädigung oder Fühlerbruch öffnen die Kontakte 1 und 4 des Ventilators.
Eigensicherheit/Kälteschutz: Die Geräte sind eigensicher, d. h. bei Verlust des Fühlermediums z. B. durch Fühlerbruch, wird der Brenner abgeschaltet. Da Minustemperaturen durch Volumenverringerung des Fühlermediums denselben Effekt erzeugen, werden die Geräte mittels der „Kälteschraube“ so justiert, dass sie erst bei Temperaturen unter – 15 °C den Brenner abschalten. Die Wiedereinschaltung kann nur manuell bei höheren Temperaturen als ca. – 5 °C mittels der Handrückstelltaste erfolgen.
Überhitzungsschutz: Das Gerät schützt vor unkontrollierter Überhitzung, verursacht z.B. durch Wärmestau oder durch schleichenden Kapillarfüllverlust bei nicht sichtbaren Beschädigungen des Fühlers oder des Kapillarrohres etc. Bei Erreichen einer Temperatur von 220°C schmilzt das Sicherheitslot im Fühler und das Gerät schaltet, durch Verlust des Füllmediums, den Brenner zur sicheren Seite hin ab. Der Brenner ist nicht wiedereinschaltbar. Das Gerät ist dann unbrauchbar und dient als Nachweis der vorhanden gewesenen Übertemperatur von mindestens 220 °C.
Temperaturgesteuerte Ventilatorregelung, Brennerüberwachung und Sicherheitstemperaturbegrenzer, 3 Funktionen.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 1,15 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90321080 |
Max. Betriebstemperatur | 80 °C |
Ausführung des Sensors | Kapillarrohr |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Geeignet als Begrenzer | ja |
Geeignet als Wächter | ja |
Mediumtemperatur | 200 °C |
Anzahl der Kontakte als Wechsler | 3 |
Schaltdifferenz der Temperatur | 8 °C |
Kurzbeschreibung | Lufterhitzer-Thermostat, 70…95°C (Brenner), 20…70°C (Ventilator), 100°C (STB), Kapillarlänge 350mm |
