Abbildung ähnlich

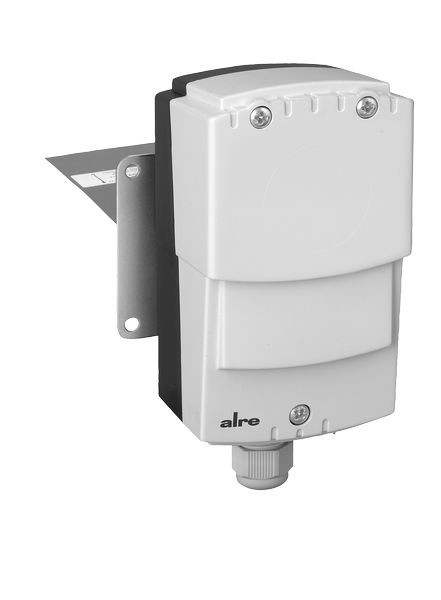

01521171 ALRE JSL-1E Windfahnen-Relais
JSL-1E
4050528047144
JA070100
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Schaltvermögen: 15 (8) A, 24-250 V~,
bei 24 V~ min. 150 mA
Schaltdifferenz: >= 1m/s
Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)
Schutzklasse: I
Umgebungstemperatur: -40...+80°C
max. Mediumtemperatur: 85°C
Hebel: Messing
Fahne: V2A (1.4301)
Min. Einschaltwert: 2 m/s
Mind. Abschaltwert: 1 m/s
Max. Einschaltwert: 9,2 m/s
Max. Abschaltwert: 8,0 m/s Windfahnen-Relais zur Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern. Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestellt. Durch Rechtsdrehen der innen liegenden Schraube können die Einschalt- / Abschaltwerte erhöht werden. Einbau erfolgt in senkrechter Paddelstellung von oben in eine waagerechte Rohrleitung / Kanal. Der Einstellbereich beträgt 2m/s … 9,2m/s und die Hysterese ca. 1m/s.
Schaltdifferenz: >= 1m/s
Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)
Schutzklasse: I
Umgebungstemperatur: -40...+80°C
max. Mediumtemperatur: 85°C
Hebel: Messing
Fahne: V2A (1.4301)
Min. Einschaltwert: 2 m/s
Mind. Abschaltwert: 1 m/s
Max. Einschaltwert: 9,2 m/s
Max. Abschaltwert: 8,0 m/s Windfahnen-Relais zur Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern. Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestellt. Durch Rechtsdrehen der innen liegenden Schraube können die Einschalt- / Abschaltwerte erhöht werden. Einbau erfolgt in senkrechter Paddelstellung von oben in eine waagerechte Rohrleitung / Kanal. Der Einstellbereich beträgt 2m/s … 9,2m/s und die Hysterese ca. 1m/s.
Merkmale
| Breite | 130 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| Gewicht | 0,39 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85043121 |
| Höhe | 67 mm |
| Tiefe | 71 mm |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Schaltpunkte | 1 |
| Einstellbarer Ansprechwert für Strömung bei Gasen | 2 - 9.2 m/s |
| Geeignet für Gase | ja |
| Messkopf enthalten | ja |
| Messkopf im Gerät integriert | ja |
| Schutzart (IP), Auswerteelektronik | IP65 |
| Schutzart (IP), Messkopf | IP20 |
| Umgebungstemperatur für Auswerteelektronik | -40 - 80 °C |
| Messprinzip | sonstige |
| Mediumtemperatur | -40 - 85 °C |
| Anzahl der Kontakte als Wechsler | 1 |
| Kurzbeschreibung | Windfahnenrelais, 2m/s…9,2m/s, Hysterese ca. 1m/s, Inneneinstellung |
