Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

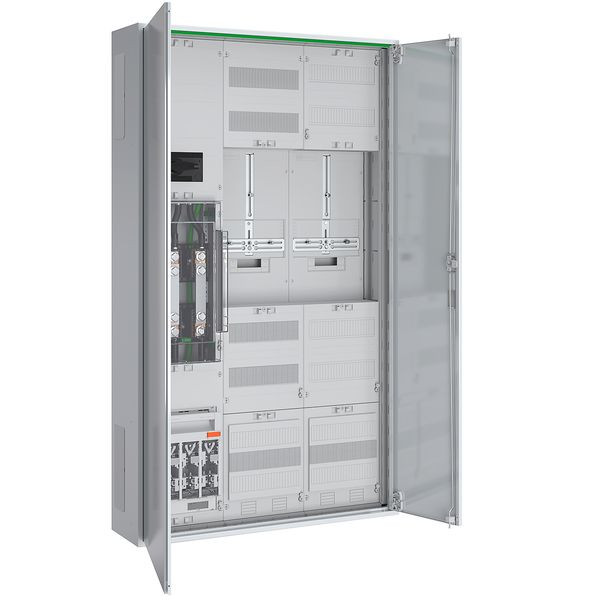

Wandlermessschrank 200 A Dauerstrom nach TAB Netze-BW bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschienensystem 2x12x5 mm bestückt mit NH1-Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB Netze-BW, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 3 |
| Gewicht | 61,94 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Farbe | weiß |
| Ausführung | 1-stöckig |
| Höhe | 1400 mm |
| Tiefe | 210 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 200 mm |
| Bemessungsstrom | 200 A |
| Anzahl der Felder | 3 |
| Einbauhöhe | 1350 mm |
| Einbaubreite | 750 mm |
| Werkstoff | Kunststoff |
| Anzahl der Zählerplätze | 2 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Kurzbeschreibung | Wandlerschrank 200A TAB Netze-BW 5-polig, Zu=NH1, AB=LA 250A |
| eClass 11.0 - Klasse | 27142418 |
| UNSPSC 14.0801 - Klasse | 39121301 |
