02455508 ABN ABNRS307X0001 Wandlerschrank 100A FNN
ABNRS307X0001
4015153860339
ABNRS307X0001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
3 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

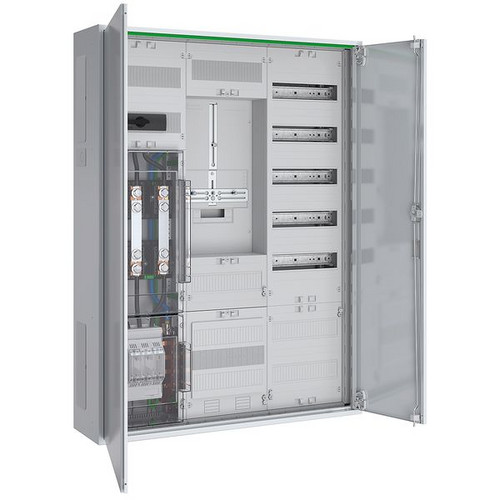

Wandlermessschrank 100 A Dauerstrom nach FNN Standard bestehend aus: Zählerschrank schutzisoliert in IP44, 1x NAR mit 40 mm Sammelschienensystem 12x5 mm bestückt mit NH00-Sicherungsunterteil mit Klarsichtabdeckung und 5x Sammelschienenklemme 35 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x150 mm 12 TE bestückt mit Spannungspfadsicherungen 4x LS 1p B10 25kA und Wandler-Trennklemmen nach FNN Standard, 1x 3-Punkt Zählerplatz 450 mm, Verteilerfeld 5-reihig mit 60 TE und PE-/N-Steckklemmen, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle
Merkmale
Schutzart (IP) | IP44 |
Breite | 800 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 3 |
Gewicht | 48,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Aufputz |
Farbe | weiß |
Ausführung | 1-stöckig |
Höhe | 1100 mm |
Tiefe | 210 mm |
RAL-Nummer | 9016 |
Einbautiefe | 200 mm |
Bemessungsstrom | 100 A |
Anzahl der Felder | 3 |
Einbauhöhe | 1050 mm |
Einbaubreite | 750 mm |
Werkstoff | Stahl |
Anzahl der Verteilerreihen | 3 |
Anzahl der Zählerplätze | 1 |
Unterer Anschlussraum | mit Sammelschiene 5-polig |
Kurzbeschreibung | Wandlerschrank 100A TAB FNN-STD-Ausführung 5-polig, Zu=NH00, AB=LA 125A |
