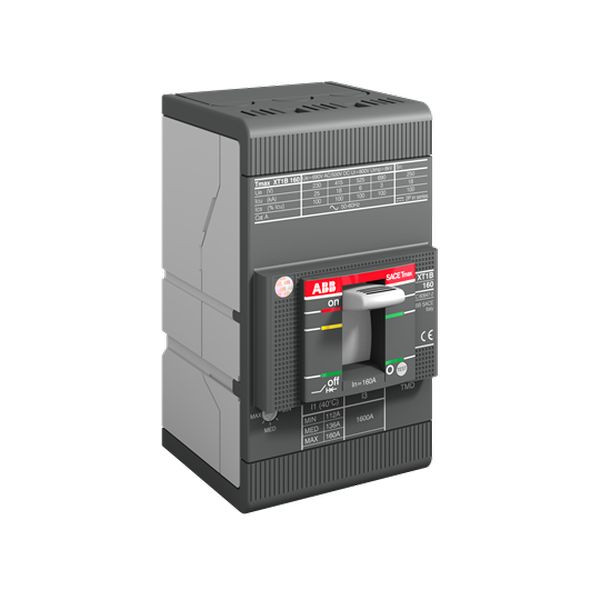

04603067 ABB XT1B 160 TMD 20-450 3p F F XT1B 160 TMD
XT1B 160 TMD 20-450 3p F F
8015644694456
1SDA066800R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 1,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362090 |
Bemessungsdauerstrom Iu | 160 A |
Bemessungsspannung | 690 V |
Position des Anschlusses für Hauptstromkreis | vorne |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Ausführung des Betätigungselements | Knebel |
Einstellbereich des unverzögerten Kurzschlussauslösers | 450 A |
Motorantrieb optional | ja |
Gerätebauart | Einbaugerät Festeinbautechnik |
Komplettgerät mit Schutzeinheit | ja |
Verlustleistung | 1.8 W |
Kurzbeschreibung | XT1B 160 TMD 20-450 3p F F Kompaktleistungsschalter Tmax XT1 |
