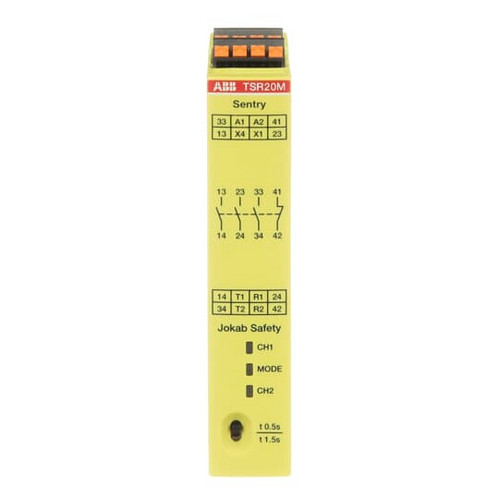

04565405 ABB Sentry TSR20MP Sicherheitsrelais 3NO+1NC
Sentry TSR20MP
7350024486339
2TLA010061R0101
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die Baureihe Sentry von ABB umfasst das gesamte Spektrum an Sicherheitsrelais, von Basismodellen für einfache Sicherheitsanwendungen oder zur Vervielfachung von Sicherheitsausgängen, bis hin zu hochflexiblen Universalmodellen mit extrem genauen Timerfunktionen. Die Baureihe deckt damit alle Anforderungen an Sicherheitsapplikationen ab. Manueller oder automatischer Reset kann einfach über einen Schalter an der Vorderseite der Relais gewählt werden. Die neue Multi-Reset-Funktion ermöglicht das Zurücksetzen von bis zu 10 Sicherheitsrelais Sentry mit nur einem Reset-Taster. Die Basismodelle BSR sind z.B. für Not-Halt-Abschaltungen oder zur Erweiterung von Sicherheitsausgängen geeignet. Die Einzelfunktionsmodelle SSR eignen sich für Einsatzgebiete wie die Überwachung von Kontakten und OSSD-Signalen oder für Zweihandschaltungen. Die Sicherheitstimer TSR zeichnen sich durch seine sehr hohe Genauigkeit von besser als 1 % aus, und die Universalmodelle USR für alle gängigen Sicherheitsanwendungen bieten zusätzlich Anzeige-und Konfigurationsmöglichkeiten.
Merkmale
Breite | 22.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Gewicht | 0,28 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Mit Zulassung nach UL | ja |
Mit abnehmbaren Klemmen | ja |
Mit Starteingang | ja |
Mit Rückführkreis | ja |
Tragschienenmontage möglich | ja |
Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
Höhe | 120 mm |
Tiefe | 120 mm |
Rückfallverzögerung | 20 s |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 3 |
Ausführung | sonstige |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 4 |
Sicherheitstyp nach IEC 61496-1 | ohne |
Stoppkategorie nach IEC 60204 | 1 |
Auswertung der Eingänge | zweikanalig |
Mit TÜV-Zulassung | ja |
Steuerspannung 1 | 24 V |
Steuerspannung 2 | 24 V |
Steuerspannungsart 1 | DC |
Steuerspannungsart 2 | DC |
Spannungsart der Versorgungsspannung | AC/DC |
Spannungsart der Betriebsspannung | AC/DC |
Bemessungsschaltstrom | 5 A |
Versorgungsspannung bei AC 50 Hz | 265 - 85 V |
Versorgungsspannung bei AC 60 Hz | 265 - 85 V |
Betriebsspannung bei AC 50 Hz | 265 - 85 V |
Betriebsspannung bei AC 60 Hz | 265 - 85 V |
Betriebsspannung bei DC | 120 - 375 V |
Kurzbeschreibung | Sentry TSR20MP Sicherheitsrelais Relaisausgänge 3NO+1NC |
