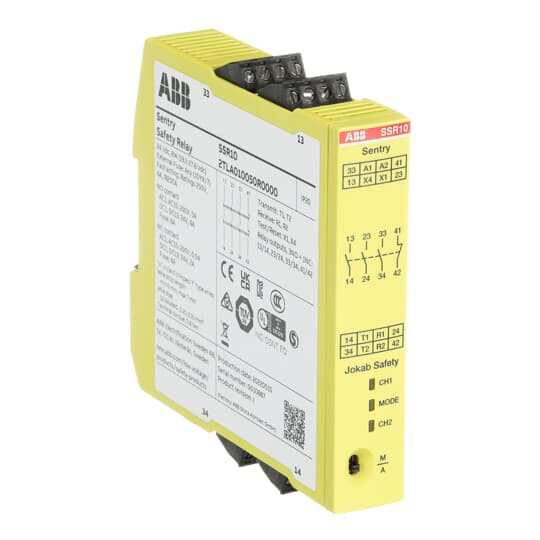

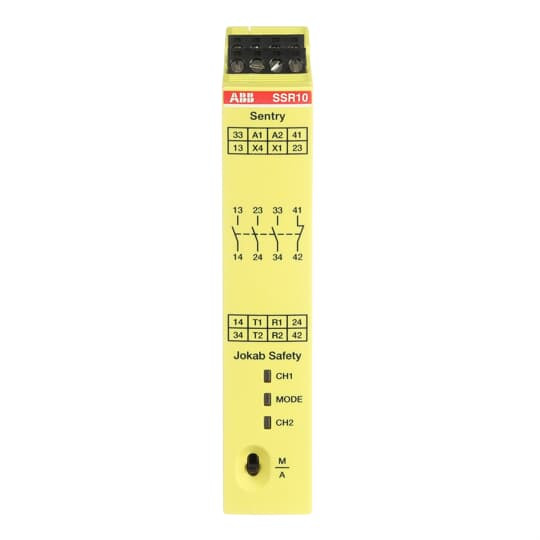

Artikelbild
Abbildung ähnlich
ABB

04565388
ABB SENTRY SSR10 24VDC SAFETY RELAY 3NO+1NC

Sentry SSR10 7350024483284 2TLA010050R0000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
36 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Baureihe Sentry von ABB umfasst das gesamte Spektrum an Sicherheitsrelais, von Basismodellen für einfache Sicherheitsanwendungen oder zur Vervielfachung von Sicherheitsausgängen, bis hin zu hochflexiblen Universalmodellen mit extrem genauen Timerfunktionen. Die Baureihe deckt damit alle Anforderungen an Sicherheitsapplikationen ab. Manueller oder automatischer Reset kann einfach über einen Schalter an der Vorderseite der Relais gewählt werden. Die neue Multi-Reset-Funktion ermöglicht das Zurücksetzen von bis zu 10 Sicherheitsrelais Sentry mit nur einem Reset-Taster. Die Basismodelle BSR sind z.B. für Not-Halt-Abschaltungen oder zur Erweiterung von Sicherheitsausgängen geeignet. Die Einzelfunktionsmodelle SSR eignen sich für Einsatzgebiete wie die Überwachung von Kontakten und OSSD-Signalen oder für Zweihandschaltungen. Die Sicherheitstimer TSR zeichnen sich durch seine sehr hohe Genauigkeit von besser als 1 % aus, und die Universalmodelle USR für alle gängigen Sicherheitsanwendungen bieten zusätzlich Anzeige-und Konfigurationsmöglichkeiten.

Merkmale

Breite 22.5 mm
Verpackungseinheit 1
Verpackungseinheit 36
Gewicht 0,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 120 mm
Tiefe 120 mm
Rückfallverzögerung 20 s
Mit Zulassung nach UL ja
Mit abnehmbaren Klemmen ja
Mit Starteingang ja
Mit Rückführkreis ja
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 4
Tragschienenmontage möglich ja
Geeignet zur Überwachung von Magnetschaltern ja
Geeignet zur Überwachung von Näherungsschaltern ja
Geeignet zur Überwachung von NOT-AUS-Kreisen ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen ja
Geeignet zur Überwachung von Positionsschaltern ja
Geeignet zur Überwachung von Ventilen ja
Mit TÜV-Zulassung ja
Leistungsaufnahme 4 W
Steuerspannung 1 24 V
Steuerspannung 2 24 V
Bemessungsschaltstrom 5 A
Versorgungsspannung bei DC 24 V
Betriebsspannung bei DC 24 V
Kurzbeschreibung Sicherheitsrelais 24 V DC Relaisausgänge 3 Schließer + 1 Öffner
eClass 11.0 - Klasse 27371819
UNSPSC 14.0801 - Klasse 39122300
