ABB

01008143

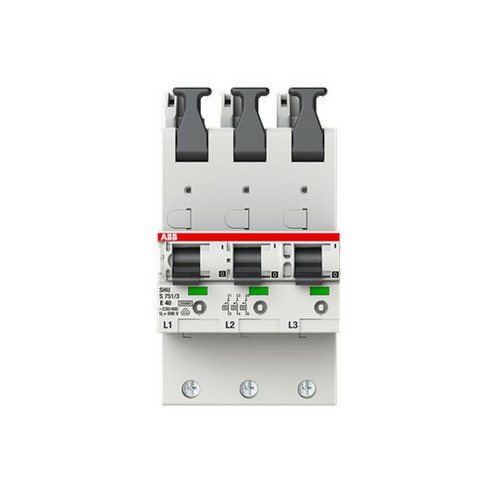

ABB S751/3-E40 sel. Haupt-LS E-Char.25kA,40A

S751/3-E40 4016779660488 2CDS781001R4402
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

nach DIN VDE 0641-21, zur direkten Montage auf Sammelschienen Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.

Merkmale

Polzahl 3
Verpackungseinheit 1
Gewicht 1,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Montageart Sammelschiene
Bemessungsstrom 40 A
Bemessungsisolationsspannung Ui 690 V
Bemessungsabschaltvermögen 25 kA
Überspannungskategorie 4
Verschmutzungsgrad 3
Baugröße (nach DIN 43880) 6
Kurzbeschreibung Hauptleitungsschutzschalter SH-Schalter in E-Char., 25kA, 40A, 3x1P
eClass 11.0 - Klasse 27141903
UNSPSC 14.0801 - Klasse 39121601
