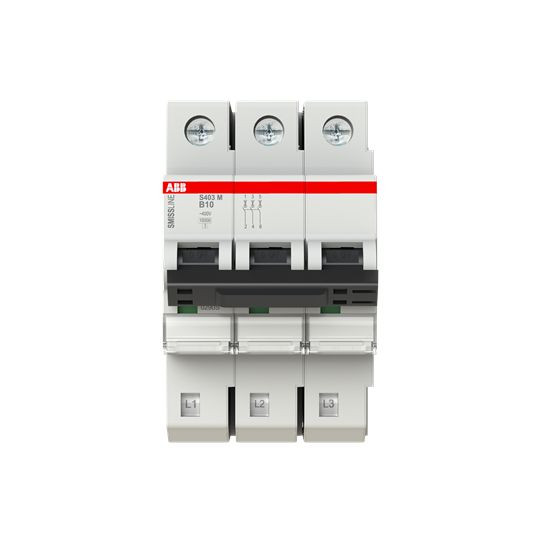

Abbildung ähnlich
01020388 ABB S403M-B10 Leitungsschutzschalter B,10A
S403M-B10
7612270102778
2CCS573001R0105
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Verpackungseinheit | 10 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363090 |
| Einbautiefe | 75 mm |
| Bemessungsstrom | 10 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Kurzbeschreibung | S403M-B10 Leitungsschutzschalter B,10A,10kA,3P,steckbar |
| Verlustleistung | 5.1 W |
