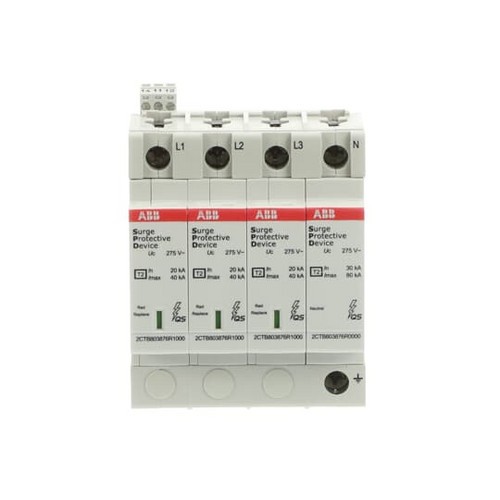

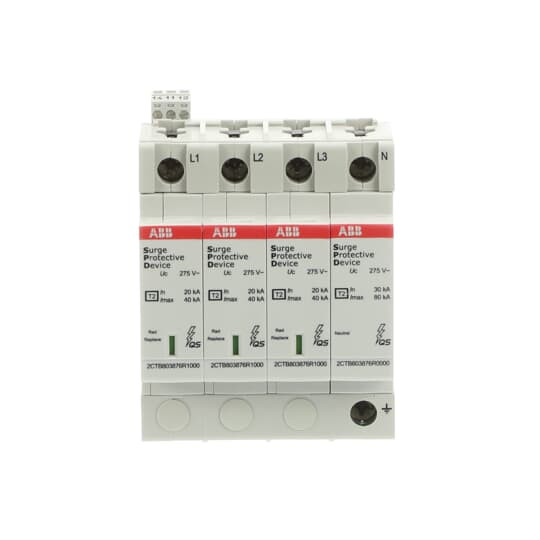

Artikelbild
Abbildung ähnlich
ABB

01233264
ABB OVRT23N40-275PTSQS ÜSS Typ2 TT/TN-S

OVRT23N40-275PTSQS 3660308519948 2CTB803973R0500
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369095
Mit Fernmeldekontakt ja
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Schutzpegel L-N 1.25 kV
Anzahl der Leiter (ohne Erde) 4
Schutzpegel N-PE 1.4 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN ja
Netzform TN-S ja
Netzform TT ja
Netzform TN-C-S ja
Max. Ableitstoßstrom (8/20) 20 kA
Kurzschlussfestigkeit (Isccr) 100 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Leckstromfrei ja
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Kurzbeschreibung SPD Typ 2 für 230/400 V TT/TN-S 3 Ph.+N, Imax 40kA, In 20kA, Up 1, 25kV, TS
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613
