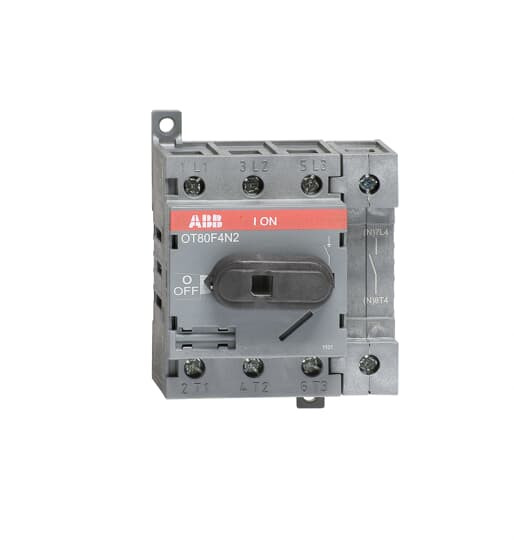

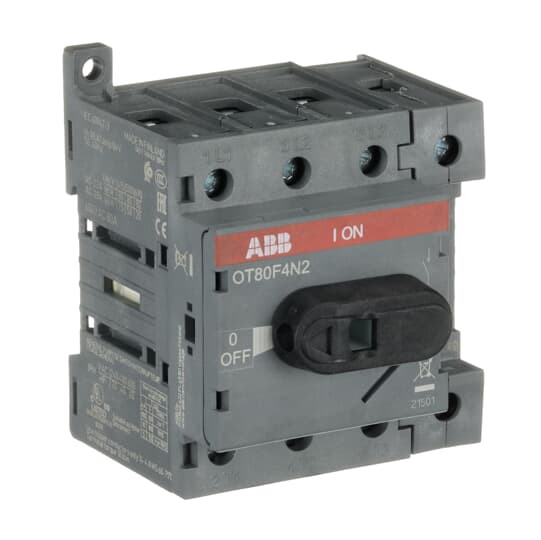

04549751 ABB OT80F4N2 Lasttrennschalter 4-polig 80A
OT80F4N2
6417019393483
1SCA105413R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.
Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.
Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.
Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.
Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 80 A |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungsbetriebsspannung | 750 V |
| Bemessungskurzzeitstromfestigkeit Icw | 1.5 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-21, 400 V | 80 A |
| Schaltleistung bei 400 V | 37 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 75 A |
| Schutzart (NEMA) | sonstige |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Anzahl der Schalter | 1 |
