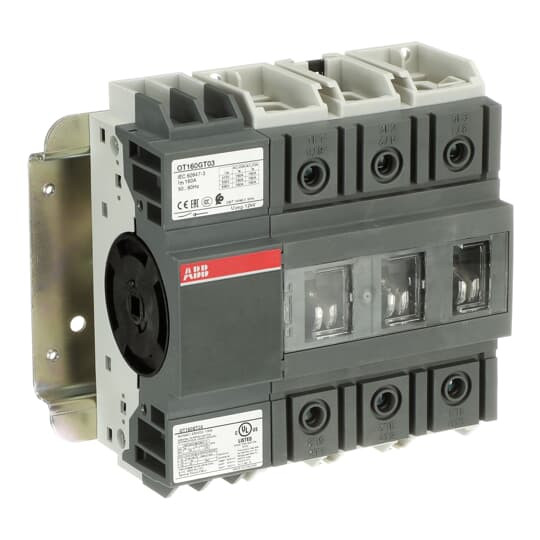

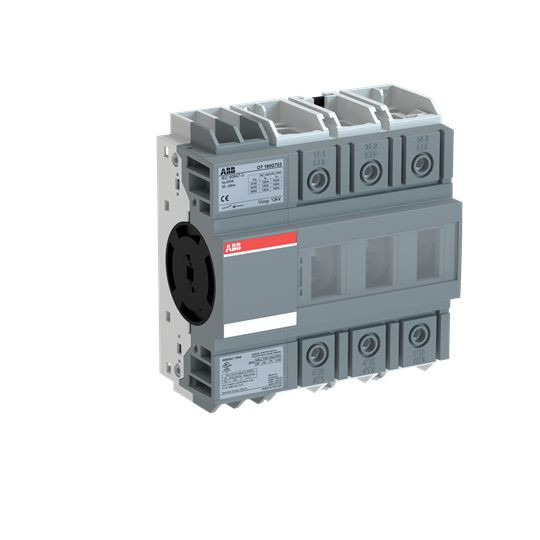

04549525 ABB OT160GT03 Lasttrennschalter 3-polig 160A
OT160GT03
6417019638379
1SCA135136R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.
Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.
Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.
Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.
Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
Breite | 123 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,8 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Bemessungsdauerstrom Iu | 160 A |
Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
Schutzart (IP), frontseitig | IP20 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 75 kW |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsbetriebsspannung | 1000 V |
Bemessungskurzzeitstromfestigkeit Icw | 4 kA |
Bemessungsdauerstrom bei AC-21, 400 V | 160 A |
Schaltleistung bei 400 V | 75 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 160 A |
Ausführung des Betätigungselements | sonstige |
Anzahl der Schalter | 1 |
Schutzart (NEMA) | sonstige |
Kurzbeschreibung | OT160GT03 Lasttrennschalter 3-polig 160A o. Griff |
Höhe | 130 mm |
Tiefe | 75 mm |
