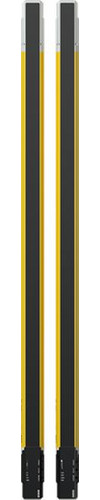

Artikelbild
Abbildung ähnlich
ABB

04565557
ABB ORION1-4-14-075-E Lichtvorhang Extended

ORION1-4-14-075-E 7350024481426 2TLA022301R0400
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Orion ist die Lichtgitter-/Lichtvorhang-Serie von ABB. Die Produkte gibt es in einer Base und einer Extended Version. Alle Extended Versionen besitzen eine integrierte Muting-und Blanking-Funktion. Bei den Orion-Geräten handelt es sich um Sicherheitslichtgitter/-vorhänge für Anwendungen, bei denen es auf den Schutz von Personen vor einer gefährlichen Maschine, einem Roboter oder anderen automatisierten Systemen ankommt und wo Zugang zu einem Gefährdungsbereich besteht. Orion schafft mit Infrarotstrahlen ein Schutzfeld. Sobald ein Strahl unterbrochen ist, wird ein Stoppbefehl ausgelöst und die gefährliche Bewegung wird gestoppt. Durch M12-Verbinder ist ein schneller Anschluss garantiert, und die breite Palette an Zubehör macht die Installation schnell und einfach. Die integrierte Muting-Leuchte reduziert die nötige Verkabelung, und die vorhandene Muting-Funktion reduziert die Komplexität. Durch die unterschiedlichen Modelle können die Kosten optimiert werden.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 2,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369085
Kaskadierbar ja
Geeignet für Sicherheitsfunktionen ja
Anzahl der sicheren Halbleiter-Ausgänge 2
Ausblendung möglich ja
Detektionsvermögen für Probekörper 14 mm
Max. Ausgangsstrom am sicheren Ausgang 500 mA
Mit Überwachungsfunktion nachgeschalteter Geräte ja
Mit Wiederanlaufsperre ja
Mit Mutingfunktion ja
Override möglich ja
Reaktionszeit 20 ms
Reduzierte Auflösung ja
Reichweite des Schutzfeldes 7 m
Schaltspannung des OSSD im High-Zustand 24 V
Schutzfeldhöhe 750 mm
Mit Strahlcodierung ja
Wellenlänge des Sensors 950 nm
Auflösung des Lichtvorhangs 14 mm
Breite des Sensors 35 mm
Höhe des Sensors 6.4 mm
Länge des Sensors 40.8 mm
Umgebungstemperatur 0 - 50 °C
Bemessungssteuerspeisespannung Us bei DC 0 - 24 V
Kurzbeschreibung Lichtvorhang Extended Sender und Empfänger Strahlabstand = 14 mm, H = 750 mm
eClass 11.0 - Klasse 27270910
UNSPSC 14.0801 - Klasse 39121528
