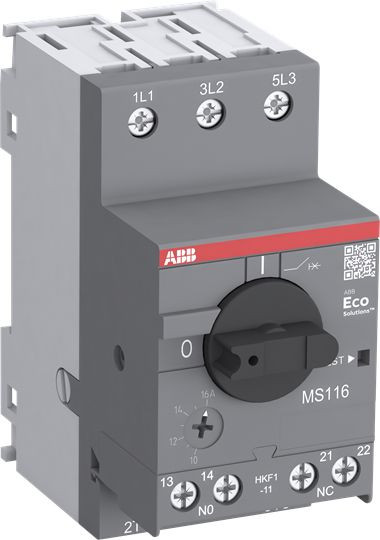

Abbildung ähnlich
01590903 ABB MS116-4.0-HKF1-11 Motorsch. 2,5-4,0A
MS116-4.0-HKF1-
4013614394782
1SAM250005R1008
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1.5 kW |
| Mit integriertem Hilfsschalter | ja |
| Bemessungsdauerstrom Iu | 4 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 2.5 - 4 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 75 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 50 A |
| Phasenausfallempfindlich | ja |
| Höhe | 90 mm |
| Tiefe | 85.6 mm |
| Mit thermischem Schutz | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 1.5 kW |
| Kurzbeschreibung | MS116-4.0-HKF1-11 Motorschutzschalter, mit frontseitigem Hilfsschalter 1S+1Ö |
| Verlustleistung | 5.4 W |
