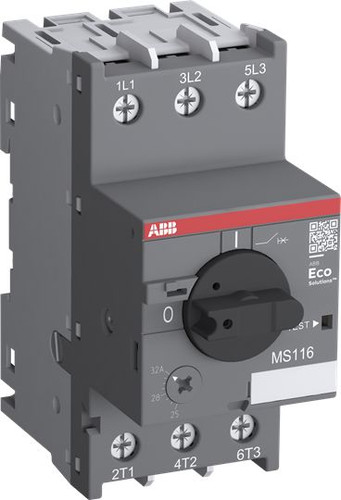

Abbildung ähnlich
ABB

01590894
ABB MS116-25 Motorschutzschalter 20 - 25A

MS116-25 4013614405662 1SAM250000R1014
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Merkmale

Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
Gewicht 0,28
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsdauerstrom Iu 25 A
Bemessungsbetriebsspannung 690 V
Überlastauslöser Stromeinstellung 20 - 25 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 16 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 375 A
Phasenausfallempfindlich ja
Höhe 97.8 mm
Tiefe 85.4 mm
Mit thermischem Schutz ja
Bemessungsbetriebsleistung bei AC-3, 230 V 11 kW
Kurzbeschreibung Motorschutzschalter, Auslöseklasse 10A, 20 ... 25 A
Verlustleistung 8.4 W
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
