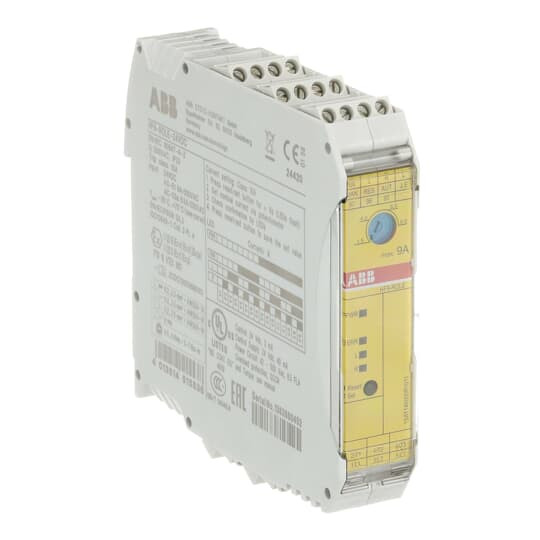

Artikelbild
Abbildung ähnlich
ABB

03585572
ABB HF9-ROLE-24VDC Elektronischer Kompaktsta

HF9-ROLE-24VDC 4013614515538 1SAT146000R1011
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die elektronischen Kompaktstarter der Baureihe HF...ROLE-24VDC sind Hybridstarter für Motoren bis 3 kW / 400 V bzw. ohmsche Lasten bis 9A / 400 V gemäß IEC/EN 60947-1, -4-2. Sie beinhalten die Funktionen Wendestart und Überlastschutz bei sehr weiten Stromeinstellbereichen sowie die Sicherheitsfunktionalität für Not-Halt. Safety Integrity Level 3 nach der Norm für funktionale Sicherheit IEC 61508-1 und Performance Level >e< nach ISO 13849-1 sind zertifiziert. Darüber hinaus verfügen die Geräte über eine ATEX-Zulassung. Durch die Hybrid-Technik aus Halbleitern und Bypass-Kontakten eignen sich HF-Starter besonders für Anwendungen mit häufigen Schaltvorgängen und sind dabei verlustarm. Die Kompaktheit und der integrierte Aufbau der Geräte sorgen für Platzersparnis, reduzieren Verdrahtungsfehler und sparen Zeit bei der Installation.

Merkmale

Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,29
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371099
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungsbetriebsstrom Ie 9 A
Überlastauslöser Stromeinstellung 1.5 - 9 A
Bemessungssteuerspeisespannung Us bei DC 24 V
Anzahl der Befehlsstellen 16
Anzahl der Leuchtmelder 4
Externer Reset möglich ja
Tragschienenmontage möglich ja
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 1.5 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 6.5 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 80 °C
Temperaturkompensierter Überlastschutz ja
Leistungsaufnahme 14.6 W
Kurzbeschreibung Elektronischer Kompaktstarter HF9-ROLE, 1.5-6.5 A, Notabschaltung
eClass 11.0 - Klasse 27024002
UNSPSC 14.0801 - Klasse 39121521
Höhe 99 mm
Tiefe 114.5 mm

Weitere Empfehlungen für Sie:

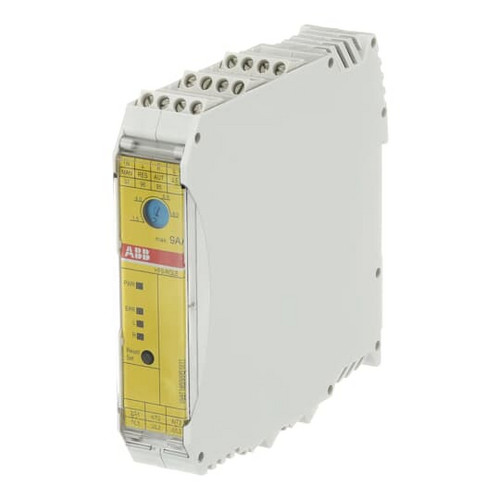

Artikelbild
