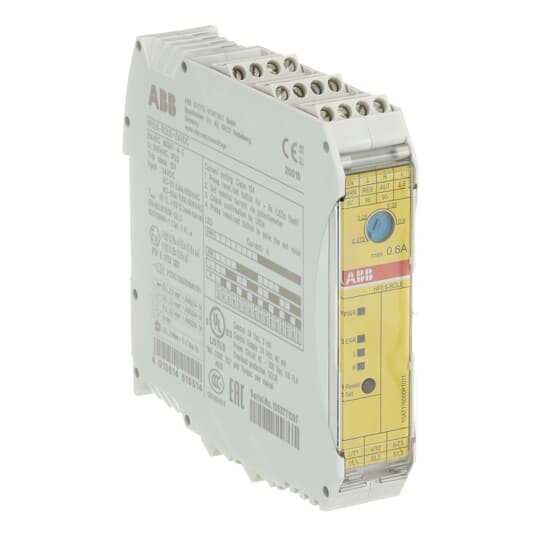

Abbildung ähnlich
03585563 ABB HF0.6-ROLE-24VDC Elektronischer Kompakts
HF0.6-ROLE-24VDC
4013614515514
1SAT116000R1011
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die elektronischen Kompaktstarter der Baureihe HF...ROLE-24VDC sind Hybridstarter für Motoren bis 3 kW / 400 V bzw. ohmsche Lasten bis 9A / 400 V gemäß IEC/EN 60947-1, -4-2.
Sie beinhalten die Funktionen Wendestart und Überlastschutz bei sehr weiten Stromeinstellbereichen sowie die Sicherheitsfunktionalität für Not-Halt. Safety Integrity Level 3 nach der Norm für funktionale Sicherheit IEC 61508-1 und Performance Level >e< nach ISO 13849-1 sind zertifiziert. Darüber hinaus verfügen die Geräte über eine ATEX-Zulassung.
Durch die Hybrid-Technik aus Halbleitern und Bypass-Kontakten eignen sich HF-Starter besonders für Anwendungen mit häufigen Schaltvorgängen und sind dabei verlustarm.
Die Kompaktheit und der integrierte Aufbau der Geräte sorgen für Platzersparnis, reduzieren Verdrahtungsfehler und sparen Zeit bei der Installation.
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 0,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371099 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0.18 kW |
| Bemessungsbetriebsstrom Ie | 0.6 A |
| Überlastauslöser Stromeinstellung | 0.075 - 0.6 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Anzahl der Befehlsstellen | 16 |
| Anzahl der Leuchtmelder | 4 |
| Externer Reset möglich | ja |
| Tragschienenmontage möglich | ja |
| Art des Motorstarters | Wendestarter |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 0.09 kW |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 0.6 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 80 °C |
| Temperaturkompensierter Überlastschutz | ja |
| Leistungsaufnahme | 1.5 W |
| Kurzbeschreibung | HF0.6-ROLE Elektronischer Kompaktstarter 24V DC, Auslöseklasse 10A, 0.075-0.6 A |
