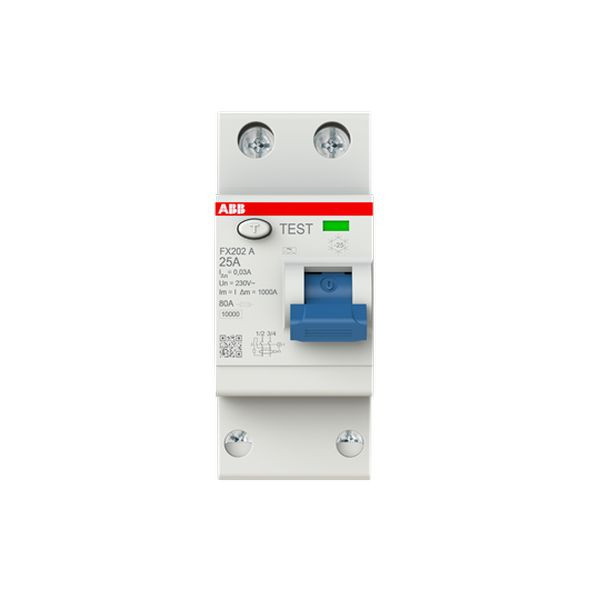

01038379 ABB FX202A-25/0,03 FI-Schalter 2P 25A 30mA
FX202A-25/0,03
8012542417651
2CSF202165R1250
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die Fehlerstrom-Schutzschalter der Baureihe FX200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30).
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, eingangsseitige Schraubklemme können Leiter von bis zu 25 mm² angeschlossen werden. Abgangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für eine eventuelle Weiterverdrahtung können Leiterquerschnitte von bis zu 10 mm² direkt am Gerät an die untere, zusätzliche Schraubanschlussklemme in Schutzklasse IP20 angeschlossen werden.
Zahlreiche Zulassungen machen den FX200 fit für den Einsatz in Haushalts- und Gewerbeanwendungen.
Merkmale
Schutzart (IP) | IP40 |
Spannungsart | AC |
Polzahl | 2 |
Verpackungseinheit | 1 |
Gewicht | 0,44 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Kurzbeschreibung | FX202A-25/0,03 FI-Schutzschalter 2P,Typ A,25A,30mA |
Verlustleistung | 1.8 W |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
01038574
ABB DSX301CA-B16/0,03 FI/LS-Schalter 1P+N
01038574
DSX301CA-B16/0,03
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP2X |
Spannungsart | AC |
Verpackungseinheit | 1 |
Einbautiefe | 69 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 500 V |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 2 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 100 kA |
Abschaltcharakteristik | unverzögert |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01038377
ABB FX204A-40/0,03 FI-Schalter 4P 40A 30mA
01038377
FX204A-40/0,03
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP40 |
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 230 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 4 |
Frequenz | 50 Hz |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 9.6 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01038383
ABB SX201-B16 Sicherungsautomat 6kA,16A,1P
01038383
SX201-B16
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 120 |
Verpackungseinheit | 10 |
Einbautiefe | 69 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Anzahl der abgesicherten Pole | 1 |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 1 |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 2.5 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
120 ST | Menge übernehmen |
01038384
ABB SX203-B16 Sicherungsautomat 6kA,16A,3P
01038384
SX203-B16
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Einbautiefe | 69 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Anzahl der abgesicherten Pole | 3 |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 3 |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 7.5 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
01038381
ABB SX203-C16 Sicherungsautomat 6kA,16A,3P
01038381
SX203-C16
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Einbautiefe | 69 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | C |
Bemessungsisolationsspannung Ui | 440 V |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Anzahl der abgesicherten Pole | 3 |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 3 |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 7.5 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
01038408
ABB SX201-B10 Sicherungsautomat 6kA,10A,1P
01038408
SX201-B10
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 120 |
Verpackungseinheit | 10 |
Einbautiefe | 69 mm |
Bemessungsstrom | 10 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Anzahl der abgesicherten Pole | 1 |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Polzahl (gesamt) | 1 |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 2.1 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
120 ST | Menge übernehmen |
01038380
ABB FX202A-40/0,03 FI-Schalter 2P 40A 30mA
01038380
FX202A-40/0,03
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP40 |
Spannungsart | AC |
Polzahl | 2 |
Verpackungseinheit | 1 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 4.5 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
