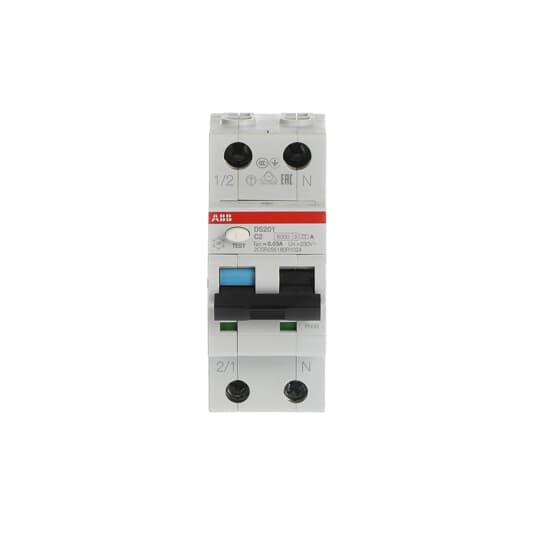

Artikelbild
Abbildung ähnlich
ABB

01031666
ABB DS201A-C2/0,03 FI/LS-Schalter 6kA,

DS201 C2 A30 8012542738718 2CSR255180R1024
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 69 mm
Bemessungsstrom 2 A
Bemessungsspannung 240 V
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsabschaltvermögen nach IEC 60947-2 10 kA
Umgebungstemperatur während des Betriebs -25 - 55 °C
Bemessungsabschaltvermögen nach EN 61009 6 kA
Energiebegrenzungsklasse 3
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 16 mm²
Kurzbeschreibung FI/LS-Schalter 6kA, 1P+N, Typ A, C 2, 30mA
Verlustleistung 1.6 W
Bemessungsfehlerstrom 0.03 A
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
