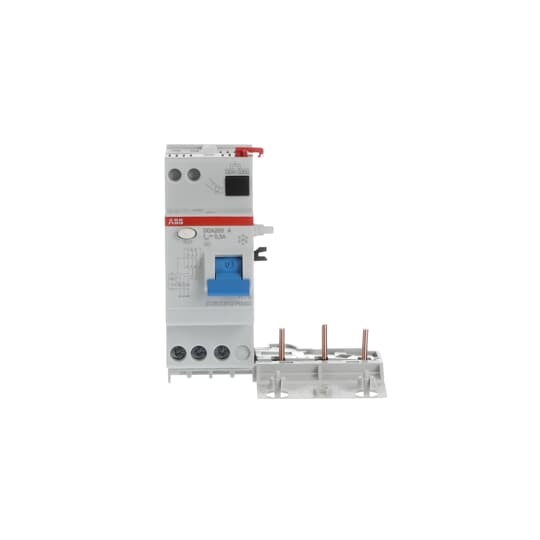

01020726 ABB DDA203A-25/0,3 FI-Block
DDA203A-25/0,3
8012542797302
2CSB203101R3250
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
660 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Das Bemessungsschaltvermögen beträgt bei Anbau von MCB S200 6 kA, S200 M 10 kA, S300 P 25 kA.
Merkmale
Schutzart (IP) | IP2X |
Nennspannung | 230 - 400 V |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 660 |
Gewicht | 0,35 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Nennstrom | 25 A |
Bemessungsisolationsspannung Ui | 500 V |
Fehlerstrom-Typ | A |
Bemessungsfehlerstrom | 0.3 A |
Frequenz | 50/60 Hz |
Anschließbarer Leiterquerschnitt eindrähtig | 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 16 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Kurzbeschreibung | DDA203A-25/0,3 FI-Block für S203 3P,Typ A,25A,300mA |
Verlustleistung | 3 W |
