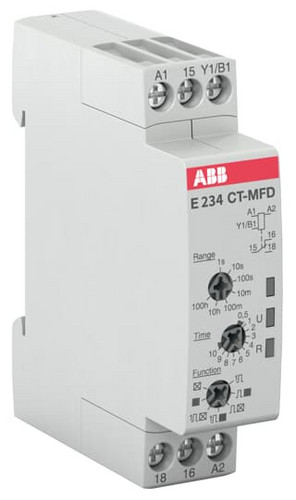

Abbildung ähnlich
01002432 ABB CT-MFD.12 Zeitrelais multifunktion 1W
CT-MFD.12
4013614350634
1SVR500020R0000
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
nach DIN VDE 0435 Teil 2021, EN 61812
Gerät für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN-EN 50022,
Weitspannungseingang A 1 - A 2, 24 - 240 V AC/24 -48 V DC
Ausgangskontakt 1 Wechsler
LEDs für Statusanzeige
7 Zeitbereiche 0,05 - 100 h
Potentialbehaftete, parallel belastbare Steuerkontakte
Einbautiefe: 58 mm
Einbaubreite: 1polige Relais = 17,5 mm,
Berührungsschutz nach DIN VDE 0106 T100 (BGV A2 Die Zeitrelais der Baureihe CT-D in MDRC-Bauweise befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilerschränke passt. Die Baureihe CT-D ist das Bindeglied zwischen Industrie- und Installationsbauform. Für höchste Flexibilität im Einsatz sind 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen lieferbar. Die Geräte verfügen über 4 bzw. 7 Zeitbereiche, die von 0,05 Sekunden bis zu 100 Stunden einstellbar sind. Ihr Weitspannungseingang ermöglicht einen weltweiten Einsatz.
Gerät für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN-EN 50022,
Weitspannungseingang A 1 - A 2, 24 - 240 V AC/24 -48 V DC
Ausgangskontakt 1 Wechsler
LEDs für Statusanzeige
7 Zeitbereiche 0,05 - 100 h
Potentialbehaftete, parallel belastbare Steuerkontakte
Einbautiefe: 58 mm
Einbaubreite: 1polige Relais = 17,5 mm,
Berührungsschutz nach DIN VDE 0106 T100 (BGV A2 Die Zeitrelais der Baureihe CT-D in MDRC-Bauweise befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilerschränke passt. Die Baureihe CT-D ist das Bindeglied zwischen Industrie- und Installationsbauform. Für höchste Flexibilität im Einsatz sind 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen lieferbar. Die Geräte verfügen über 4 bzw. 7 Zeitbereiche, die von 0,05 Sekunden bis zu 100 Stunden einstellbar sind. Ihr Weitspannungseingang ermöglicht einen weltweiten Einsatz.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 17.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,11 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Höhe | 70 mm |
| Tiefe | 63 mm |
| Funktion blinkend mit Pause beginnend, Festzeit | ja |
| Funktion blinkend mit Impuls beginnend, Festzeit | ja |
| Funktion ansprechverzögert | ja |
| Funktion einschaltwischend | ja |
| Zeitbereich | 0.05 - 360000 s |
| Funktion rückfallverzögert | ja |
| Funktion ausschaltwischend | ja |
| Funktion Impulsformend | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 48 V |
| Anzahl der Ausgänge, unverzögert, Wechsler | 1 |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Spannungsart zur Betätigung | AC/DC |
| Nennstrom | 6 A |
| Geeignet für Hutschienenmontage | ja |
| Kurzbeschreibung | CT-MFD.12 Zeitrelais, multifunktion 1We, 24-240VAC, 24-48VDC |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei AC 50 Hz | 250 V |
| Betriebsspannung bei AC 60 Hz | 250 V |
