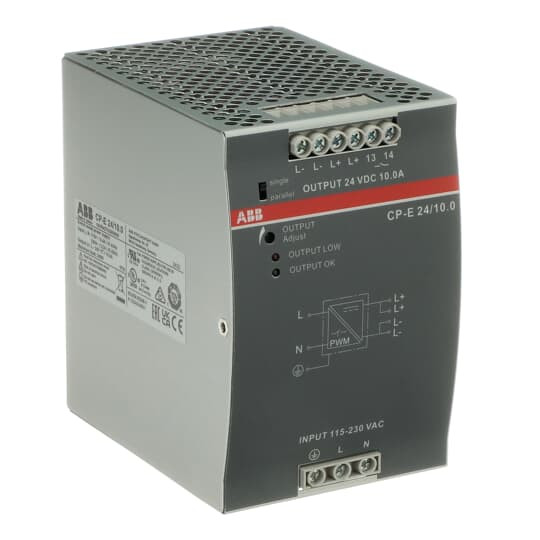

Abbildung ähnlich
01591660 ABB CP-E 24/10.0 Netzteil
CP-E 24/10.0
4016779669696
1SVR427035R0000
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Diese Baureihe umfasst Modelle mit Ausgangsspannungen von 5 V DC und 48 V DC bei einem Ausgangsstrom von 0,625 A bis 20 A , dank des hohen thermischen Wirkungsgrads von bis zu 90 % und der damit verbundenen sehr niedrigen Verlustleistung und sehr niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden, die Funktionalität wurde erweitert, wobei gleichzeitig die Anzahl der verschiedenen Modelle erheblich reduziert wurde, selbstverständlich sind die Netzteile der Baureihe CP-E gemäß allen geltenden internationalen Normen zugelassen
Eingangsspannung 90-132 VAC, 180-264 VAC / 210-375 VDC Die Baureihe CP-E umfasst Modelle mit Ausgangsspannungen von 5 V DC und 48 V DC bei einem Ausgangsstrom von 0,625 A bis 20 A . Dank des hohen thermischen Wirkungsgrads von bis zu 90 % und der damit verbundenen sehr niedrigen Verlustleistung und sehr niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Die Funktionalität wurde erweitert, wobei gleichzeitig die Anzahl der verschiedenen Modelle erheblich reduziert wurde. Selbstverständlich sind die Netzteile der Baureihe CP-E gemäß allen geltenden internationalen Normen zugelassen.
Eingangsspannung 90-132 VAC, 180-264 VAC / 210-375 VDC Die Baureihe CP-E umfasst Modelle mit Ausgangsspannungen von 5 V DC und 48 V DC bei einem Ausgangsstrom von 0,625 A bis 20 A . Dank des hohen thermischen Wirkungsgrads von bis zu 90 % und der damit verbundenen sehr niedrigen Verlustleistung und sehr niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Die Funktionalität wurde erweitert, wobei gleichzeitig die Anzahl der verschiedenen Modelle erheblich reduziert wurde. Selbstverständlich sind die Netzteile der Baureihe CP-E gemäß allen geltenden internationalen Normen zugelassen.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 83 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85044090 |
| Höhe | 123.6 mm |
| Tiefe | 123.6 mm |
| Einbauhöhe | 123.6 mm |
| Leistungsaufnahme | 270 VA |
| Einbaubreite | 83 mm |
| Spannungsart der Versorgungsspannung | AC/DC |
| Leistungsabgabe | 240 W |
| Ausgangsspannung geregelt | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Stabilisiert | ja |
| 1. Ausgangsspannung | 24 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 132 - 90 V |
| Bemessungsversorgungsspannung bei AC 60 Hz | 132 - 90 V |
| Bemessungsversorgungsspannung bei DC | 210 - 375 V |
| Kurzschlussfest | ja |
| Performance Level nach EN ISO 13849-1 | ohne |
| Max. Ausgangsstrom 1 | 10 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsstrom 1 | 10 A |
| SIL nach IEC 61508 | ohne |
| Schutzart (NEMA) | 1 |
| Kurzbeschreibung | CP-E 24/10.0 Netzteil In:115/230VAC Out: 24VDC/10A |
