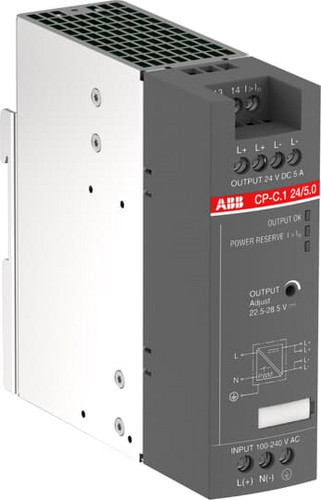

Abbildung ähnlich
01500936 ABB CP-C.1 24/5.0 Netzteil In:100-240VAC/90-
CP-C.1 24/5.0
4013614503818
1SVR360563R1001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 40 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,74 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85044090 |
| Höhe | 129.4 mm |
| Tiefe | 136 mm |
| Einbauhöhe | 129.4 mm |
| Leistungsaufnahme | 132 VA |
| Einbaubreite | 40 mm |
| Spannungsart der Versorgungsspannung | AC/DC |
| Leistungsabgabe | 120 W |
| Ausgangsspannung geregelt | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Stabilisiert | ja |
| 1. Ausgangsspannung | 24 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei AC 60 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei DC | 300 - 90 V |
| Kurzschlussfest | ja |
| Performance Level nach EN ISO 13849-1 | ohne |
| Max. Ausgangsstrom 1 | 7.5 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsstrom 1 | 5 A |
| SIL nach IEC 61508 | ohne |
| Schutzart (NEMA) | 1 |
| Kurzbeschreibung | CP-C.1 24/5.0 Netzteil In:100-240VAC/90-300VDC Out:DC 24V/5A |
