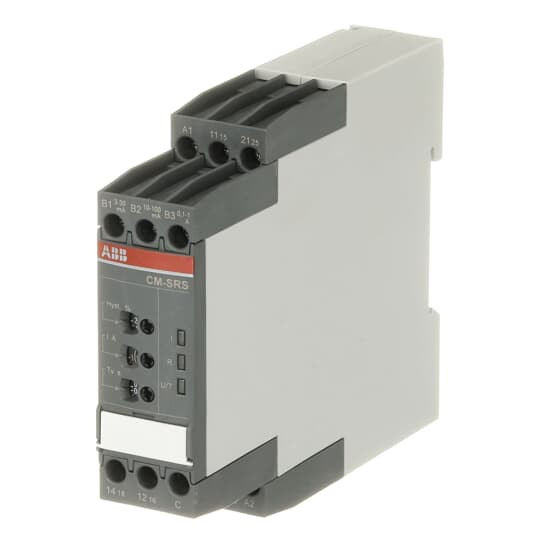

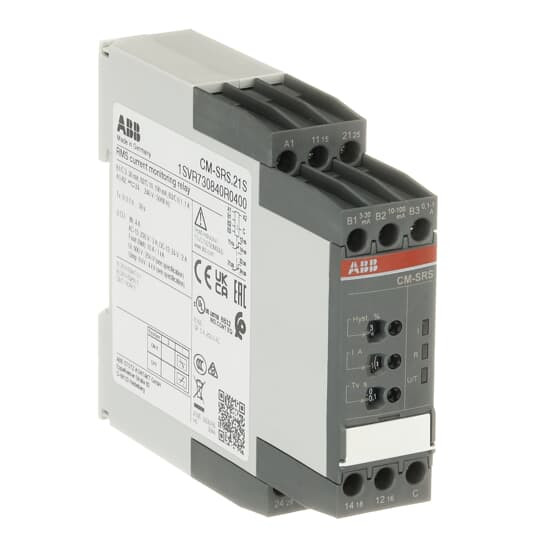

Artikelbild
Abbildung ähnlich
ABB

01591559
ABB CM-SRS.21S Stromüberwachungsrelais

CM-SRS.21S 4016779852241 1SVR730840R0400
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.

Merkmale

Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Strommessbereich 0.1 - 100 A
Kurzbeschreibung Stromüberwachungsrelais 2We, B-C=3mA-1A RMS, 24-240V AC/DC
Externe Stromversorgung erforderlich ja
Bemessungsschaltstrom 4 A
Versorgungsspannung bei AC 50 Hz 24 - 240 V
Versorgungsspannung bei AC 60 Hz 24 - 240 V
Versorgungsspannung bei DC 24 - 240 V
Betriebsspannung bei AC 50 Hz 230 V
Betriebsspannung bei AC 60 Hz 230 V
Höhe 85.6 mm
Tiefe 103.7 mm
1-Phasen-Fenster möglich ja
1-Phasen-Unterstrom möglich ja
1-Phasen-Überstrom möglich ja
Enthält Funktion Gleichspannung-Unterstrom ja
Enthält Funktion Gleichspannung-Überstrom ja
Funktion Gleichstrom-Fenster ja
Max. zulässige Ansprechverzögerungszeit 30 s
Max. zulässige Rückfallverzögerungszeit 30 s
eClass 11.0 - Klasse 27371802
UNSPSC 14.0801 - Klasse 39122300
