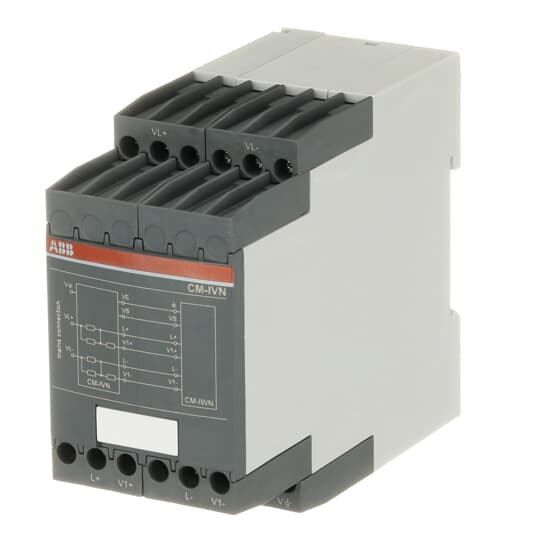

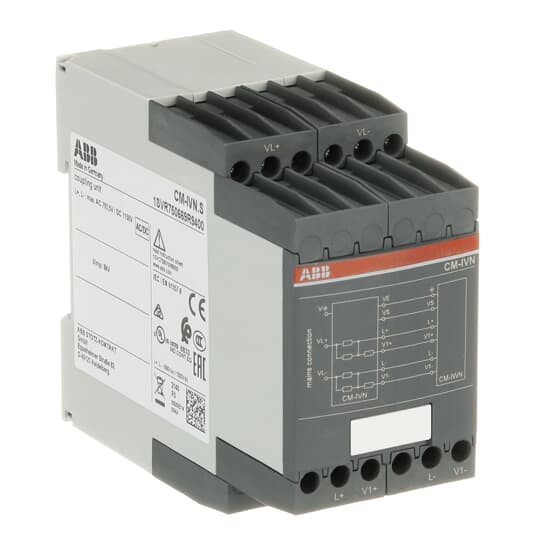

ABB CM-IVN.S Vorschaltmodul

CM-IVN.S 4016779852630 1SVR750669R9400
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die hohe Zuverlässigkeit von IT-Systemen wird durch kontinuierliche Isolationsüberwachung gewährleistet. Eine Isolationsüberwachung erkennt sich entwickelnde Isolationsfehler und meldet sofort, dass der Wert unter das Minimum gefallen ist. Dies verhindert eine Betriebsunterbrechung durch einen zweiten, schwereren Isolationsfehler. ABB entwickelte eine völlig neue Isolationsüberwachungs-Gerätereihe für AC, DC oder AC/DC IT-Systeme bis 690 V AC oder 1000 V DC. Mit lediglich 4 Geräten können die meisten Standardanwendungen bedient werden. Zusätzlich wurde eine Version für solare Anwendungen mit erhöhter Ableitkapazität hinzugefügt.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Gewicht 0,18
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Spannungsmessbereich 0 - 1000 V
Bemessungsbetriebsfrequenz 15 - 400 Hz
Betriebsspannung bei AC 50 Hz 230 V
Betriebsspannung bei AC 60 Hz 230 V
Kurzbeschreibung Vorschaltmodul Spannungsbereichserw. für CM-IWN.1, Isolationsüberwachungsrelais
eClass 11.0 - Klasse 27371807
UNSPSC 14.0801 - Klasse 39122300
Höhe 3.3701 mm
Tiefe 104.8 mm
Fehlerspeicherung möglich ja
