Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

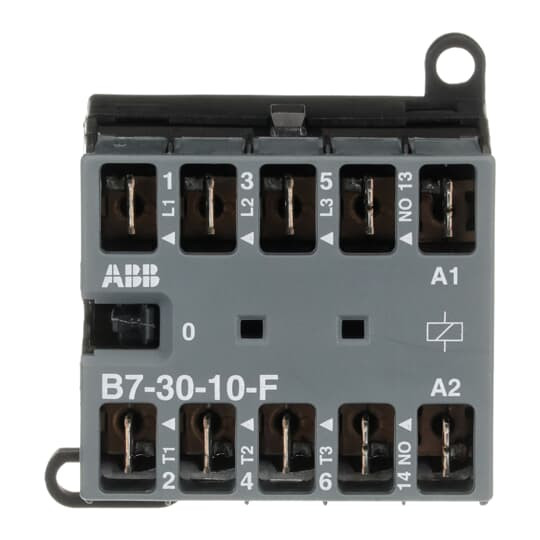

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
Merkmale
| Breite | 52.5 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 V |
| Bemessungsbetriebsleistung NEMA | 2.2371 kW |
| Kurzbeschreibung | Kleinschütz, 5,5 kW, 24 V 40-450 Hz |
| Höhe | 57.5 mm |
| Tiefe | 46.7 mm |
| Betriebsspannung bei AC 50 Hz | 220 - 690 V |
| Betriebsspannung bei AC 60 Hz | 220 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
