Abbildung ähnlich

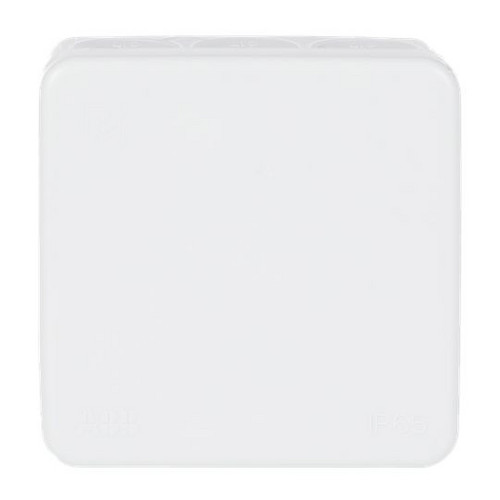

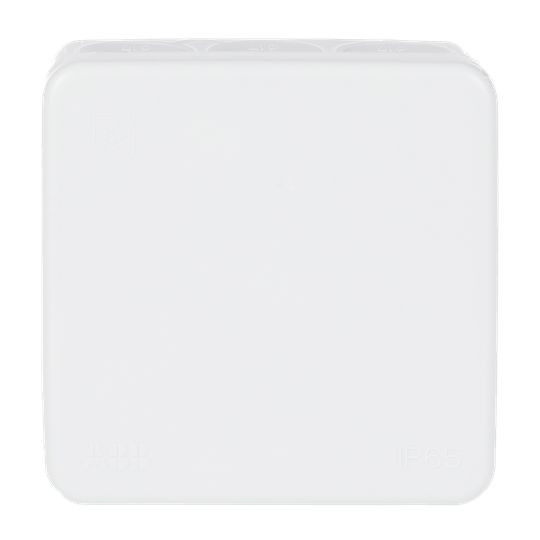

01220922 ABB AP9/G Anschluss-/Abzweigkästen 2,5 mm²
AP9/G
6410016125088
2TKA140014G1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 5 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
| 1.800 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 5 ST |
| Bestellschritt | 5 ST |
Beschreibung
Die Anschluss-/Abzweigdosen von ABB sind aus einem Zweikomponenten-System gefertigt. Sie besitzen zehn seitliche leicht durchzustechende Membran-Kabeleinführungen und zwei weitere an der Unterseite für Kabel bis zu einer Dicke von 17 mm. Die Membran dichtet die Kabeleinführungen zuverlässig ab. Die Kästen werden mit einem einrastenden Deckel sicher verschlossen. Zum Öffnen wird ein Schraubendreher in die Öffnungsschlitze gesteckt. Schrauben sind nicht erforderlich. Die Montagetemperatur beträgt – 15 bis + 60 °C. Vorteile: 12 selbstdichtende Kabeleinführungen, extrem stabiles Gehäuse (PP), dauerelastische Membraneinführung (SEBS), optimales Preis-/Leistungsverhältnis, größtmöglicher Anschlussraum, Schutzklasse IP55, zertifiziert nach EN60670-21:2007 und EN60670-22:2006, UV-beständig und halogenfrei, Glühdrahtprüfung nach IEC 659-2-11.
Merkmale
| Schutzart (IP) | IP65 |
| Länge | 86 mm |
| Breite | 86 mm |
| Verpackungseinheit | 1800 |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 5 |
| Gewicht | 0,11 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 39259080 |
| Halogenfrei | ja |
| Tiefe | 86 mm |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der Einführungen | 14 |
| Witterungsbeständig | ja |
| Einführung von hinten | ja |
| Montageart | universal |
| Farbe | grau |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bestückung | ohne |
| Werkstoff | sonstige |
| Deckelbefestigung | aufrastend |
| Art der Gehäusedurchführung | Dichtmembran |
| Einsatztemperatur | -25 - 60 °C |
| Ausführung Deckel | Blinddeckel |
| Kurzbeschreibung | AP9/G Kabelabzweigdose IP65 86mm grau AP |
